Маркоразмеры

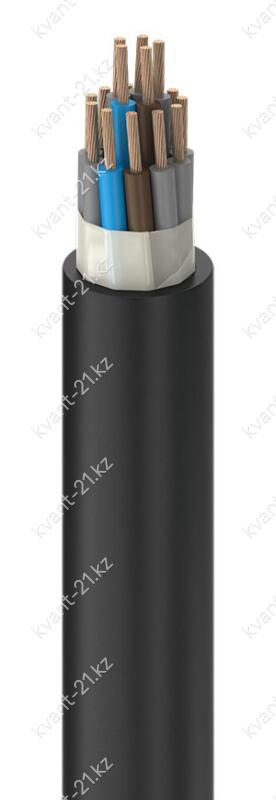

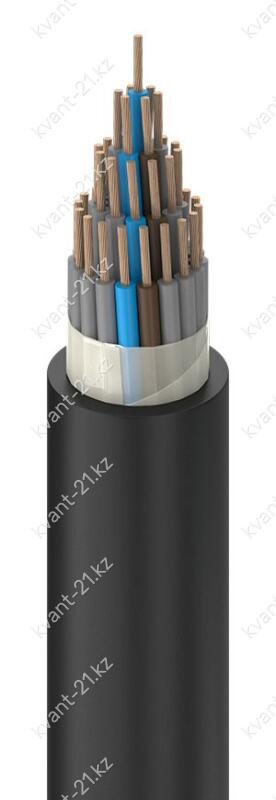

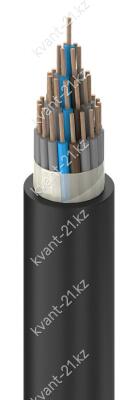

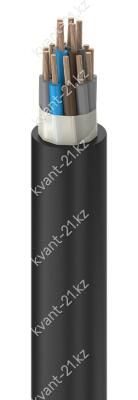

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным
сечением 1,0…2,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012,
скрученная не менее чем из 19 проволок.
2. Изоляция из резины номинальной толщиной 1,0…1,2 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Разделительный слой в виде обмотки из одной ленты синтетической плёнки,
сурового миткаля или прорезиненной ткани с перекрытием не менее 15%.
4. Оболочка из маслостойкой резины, не распространяющей горение,
номинальной толщиной 2,5…3,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 400 В частотой до 1200 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 2 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Строительная длина | не менее 85 м |
| Маломеры в партии | не более 15% кусками от 20 м |
| Допустимая температура нагрева жил | 65 °С |
| Максимальная температура нагрева жил | 200 °C при токе КЗ |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −30…+45 °C |
| Допустимое гидростатическое давление | 4,9 МПа |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
М
Р
Ш
Н
изоляция из резины
маслостойкая оболочка шлангового типа
не распространяет горение
