Кабель NYM
—
DIN VDE 0250-204:2000-12
Маркоразмеры

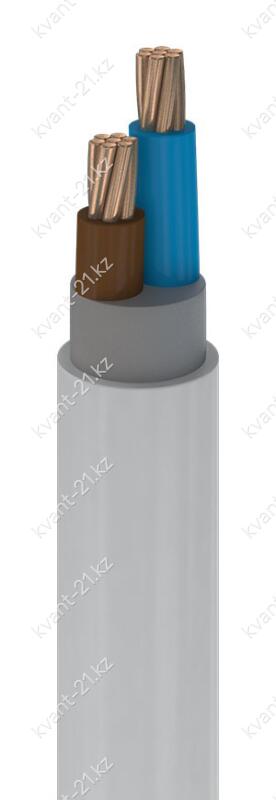

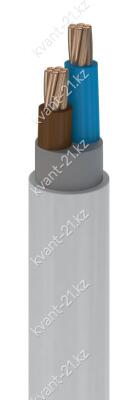

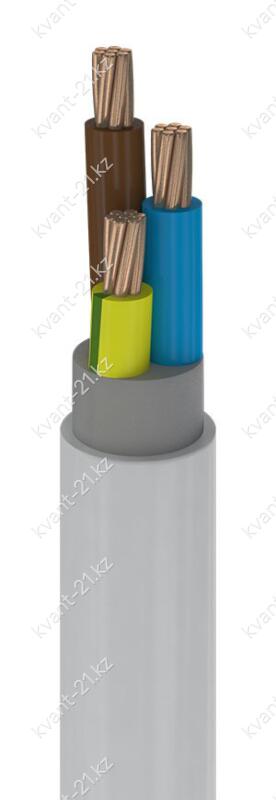

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по IEC 60228:2004
— однопроволочная круглая 1,5…10 мм2;
— многопроволочная круглая 16…35 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6…1,2 мм.
3. Поясная изоляция из невулканизированной резиновой смеси,
наложенная одновременно с заполнением промежутков между
скрученными изолированными жилами в многожильных кабелях.
4. Оболочка из ПВХ пластиката номинальной толщиной 1,4…1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 300/500 В частотой 50 Гц |
| Испытательное переменное напряжение | 2000 В частотой 50 Гц |
| Сопротивление изоляции при 20 °С | не менее 20 МОм·км |
| Строительная длина | не менее 100 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 160 °C при токе КЗ |
| Минимальный радиус изгиба | 4 наружных диаметра |
| Диапазон рабочих температур | −40…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
N
Y
M
кабель соответствует стандартам DIN VDE (Normenleitung)
изоляция из ПВХ пластиката
оболочка средней механической стойкости
(Mantel, mittlere mechanische Beanspruchung)
