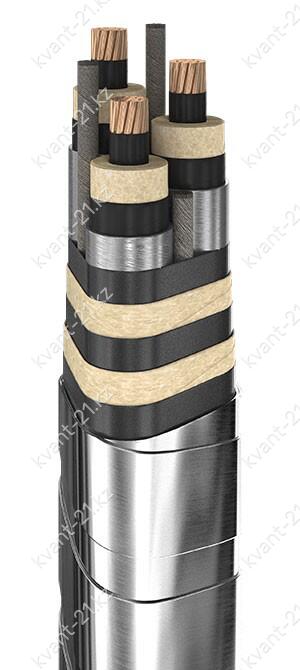

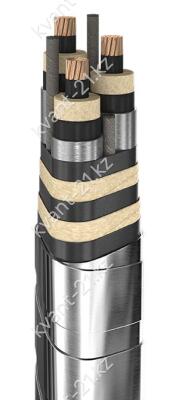

Конструкция кабеля
1. Три многопроволочные круглые медные токопроводящие жилы, номинальным
сечением 150 мм2, соответствующие 2 классу по ГОСТ 22483-2012.
2. Экран из электропроводящей бумаги.
3. Бумажная изоляция жилы, пропитанная вязким составом, номинальной
толщиной 6,0 мм.
4. Экран из электропроводящей бумаги.
5. Герметичная свинцовая оболочка по ГОСТ 24641-81.
6. Заполнение промежутков между скученными жилами жгутами, изготовленными
из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной
ткани и пропитанной кабельной бумаги.
7. Защитный покров типа «БГ» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,5 мм:
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных чёрных или оцинкованных лент толщиной не менее 0,8 мм.
Неоцинкованные ленты должны быть покрыты битумом и покрытием, предохраняющим
витки кабеля от слипания.
В. Без наружного покрова.
Технические характеристики
| Номинальное переменное напряжение | 20 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 88 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 200 МОм·км |
| Длительно допустимая токовая нагрузка | 340 А в земле, 350 А на воздухе |
| Строительная длина | 250 м |
| Маломеры в партии | не более 5% кусками от 100 м |
| Допустимая температура нагрева жил | 65 °C |
| Максимальная температура нагрева жил | 130 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Массо-габаритные характеристики
Мы не знаем характеристики ОСБГ 3х150 – 20кВ
Расшифровка кабеля
медная жила
бумажная пропитанная изоляция
отдельная свинцовая оболочка жил
броня из стальных лент
без наружного покрова
3 жилы
номинальное сечение жилы 150 мм2
номинальное напряжение 20 кВ
