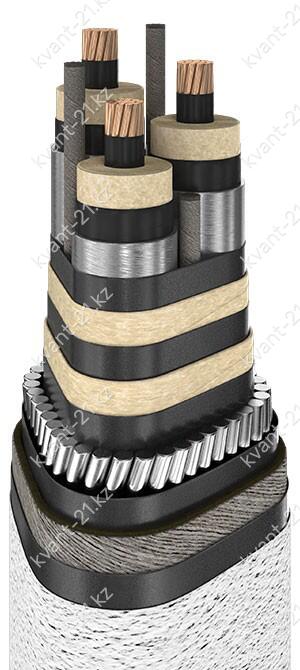

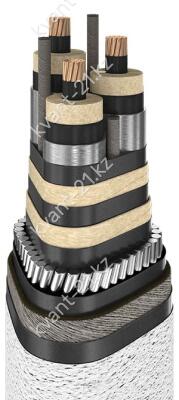

Конструкция кабеля
1. Многопроволочная круглая медная токопроводящая жила,
соответствующая 2 классу по ГОСТ 22483-2012.
2. Экран из электропроводящей бумаги.
3. Бумажная изоляция жилы, пропитанная вязким составом, номинальной
толщиной 9,0 мм.
4. Экран из электропроводящей бумаги.
5. Герметичная свинцовая оболочка по ГОСТ 24641-81.
6. Заполнение промежутков между скученными жилами жгутами, изготовленными
из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной
ткани и пропитанной кабельной бумаги.
7. Защитный покров типа «К» по ГОСТ 7006-72.
А. Подушка толщиной не менее 2,0 мм:
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из оцинкованных круглых проволок диаметром не менее 6,0 мм.
В. Наружный покров толщиной не менее 2,0 мм:
— битумный состав или битум, или вязкий подклеивающий состав;
— пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
— битумный состав или битум, или вязкий подклеивающий состав;
— покрытие, предохраняющее витки кабеля от слипания.
Технические характеристики
| Номинальное переменное напряжение | 35 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 88 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 200 МОм·км |
| Строительная длина | 250 м |
| Маломеры в партии | не допускаются |
| Допустимая температура нагрева жил | 65 °C |
| Максимальная температура нагрева жил | 130 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
медная жила
бумажная пропитанная изоляция
отдельные свинцовые оболочки жил
броня из стальных круглых проволок
номинальное напряжение 35 кВ
