Кабель П-274М
—
ТУ 16-505.221-78
Маркоразмеры

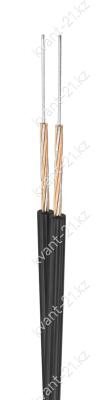

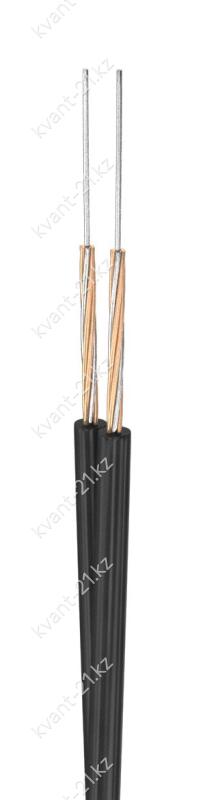

Конструкция кабеля
1. Две многопроволочные круглые токопроводящие жилы, скрученные из трёх стальных
и четырёх медных проволок номинальным диаметром 0,3 мм.
Жилы скручены по схеме 1+6. В центре расположена одна стальная проволока, повив
выполнен по схеме: две медные, одна стальная, две медные, одна стальная проволоки.
2. Изоляция из светостабилизированного полиэтилена
высокой плотности номинальной толщиной 0,5 мм.
3. Изолированные жилы скручены с шагом 80…100 мм.
Технические характеристики
| Напряжение испытания на проход | 3000 В |
| Сопротивление жил при 20 °С | не более 65,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 1,0 ГОм·км |
| Разрывное усилие изолированной жилы | не менее 392 Н |
| Строительная длина | 500±10 м |
| Диапазон рабочих температур | −50…+65 °C |
| Срок службы | не менее 15 лет |
Расшифровка кабеля
П
–
274
М
провод для полевой связи
номер разработки
модернизированный
