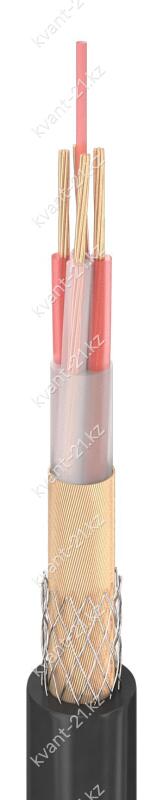

Кабель П-296М

Маркоразмеры

1. Семипроволочная круглая медная токопроводящая жила, скрученная из проволок
номинальным диаметром 0,35 мм.

2. Изоляция из полиэтилена, наложенная на жилу до достижения диаметра
по изоляции 2,35 мм.

3. Сердечник из полиэтилена, вокруг которого свиты изолированные жилы.

4. Внутренняя оболочка из полиэтилена, наложенная на скрученные жилы
с заполнением промежутков до достижения диаметра 7,16 мм.

5. Экран в виде обмотки из 90 медных проволок номинальным диаметром 0,23 мм.

6. Упрочняющая обмотка в виде двух повивов из 36 стальных лужёных или оцинкованных
проволок номинальным диаметром 0,25…0,30 мм внутри оболочки.

7. Оболочка из холодостойкого ПВХ пластиката, наложенная
до достижения внешнего диаметра 11,4 мм.

Испытательное переменное напряжение	1500 В частотой 50 Гц
Время выдержки при испытании	2 мин
Сопротивление жил при 20 °С	53,0±2,5 Ом/км
Сопротивление экрана при 20 °С	не более 7,0 Ом/км
Сопротивление изоляции при 20 °С	не менее 5,0 ГОм·км
Рабочая ёмкость пары	44,6±2,2 нФ/км
Строительная длина	500±5 м
Диапазон рабочих температур	−50…+55 °C
Срок службы	не менее 12 лет

–

296

полевой кабель дальней связи
номер разработки
холодостойкий
