Маркоразмеры

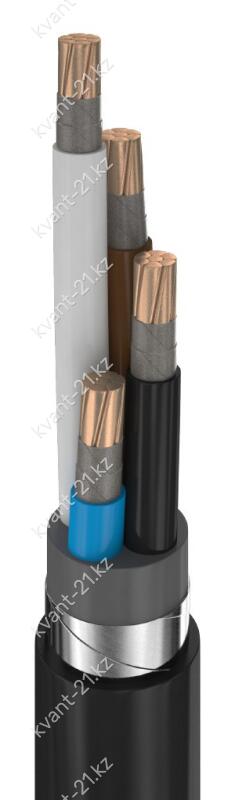

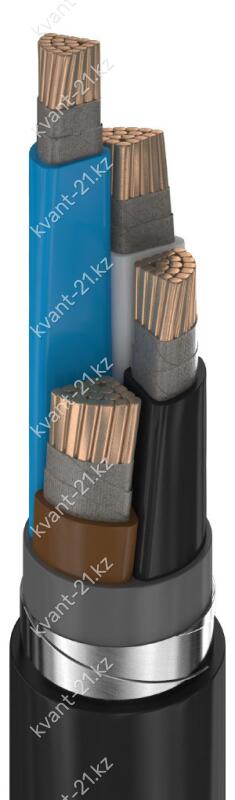

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…630 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.

3. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,8…2,8 мм.

4. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

5. Поясная изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,0…1,8 мм.

6. Броня из двух стальных оцинкованных лент толщиной не менее 0,3…0,5 мм.

7. Герметичный защитный шланг из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,8…3,1 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Номинальное постоянное напряжение 1,4 кВ для одножильных кабелей
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение 8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 2,9…12,0 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
П
Б
П
нг
(A)
FR
HF
 -
1кВ

медная жила
изоляция из полимерной композиции, не содержащей галогенов
броня из стальных лент
защитный шланг из полимерной композиции, не содержащей галогенов
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
номинальное напряжение 1 кВ
