Маркоразмеры

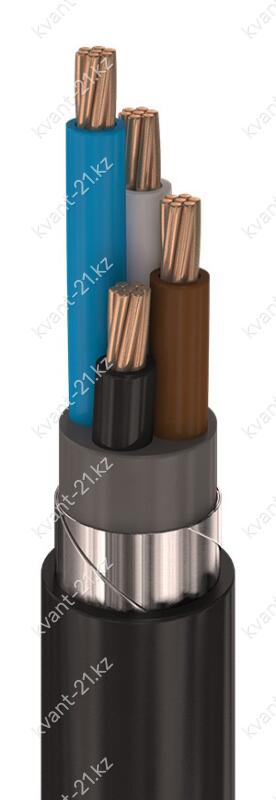

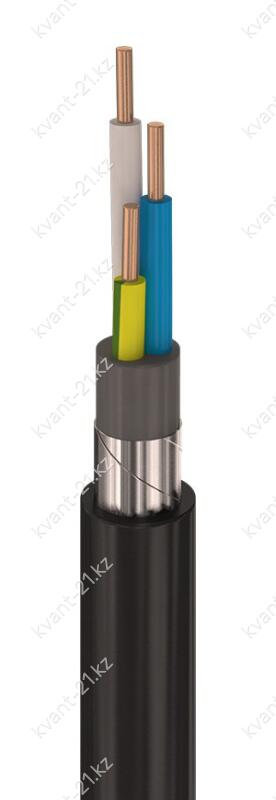

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— или многопроволочная секторная 25…50 мм2.
2. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,8…1,3 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,0…1,2 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
6. Герметичный защитный шланг полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,8…2,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 4,8…12,3 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,005 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из полимерной композиции, не содержащей галогенов
броня из стальных лент
защитный шланг из полимерной композиции, не содержащей галогенов
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
номинальное напряжение 0,66 кВ
