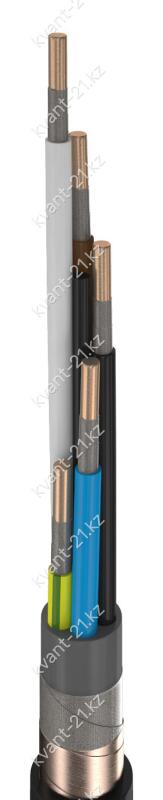

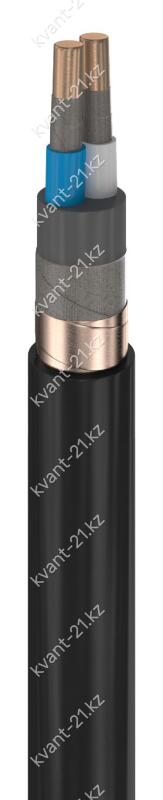

Конструкция кабеля

1. Одна однопроволочная круглая токопроводящая медная жила номинальным сечением 4,0 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.

2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.

3. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,7 мм.

4. Поясная изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,0 мм.

5. Разделительный слой в виде обмотки с перекрытием не менее 30%
из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм.

6. Экран из медных лент номинальной толщиной не менее 0,06 мм
с перекрытием не менее 30%.

7. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 39 А на воздухе, 50 А в земле
Допустимый ток односекундного КЗ 0,43 кА
Сопротивление изоляции при 20 °С не менее 10,1 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Мы не знаем характеристики ППГЭнг(A)-FRHF 1х4,0

Расшифровка кабеля

_
П
П
Г
Э
нг
(A)
FR
HF

1
х
4,0

медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
медный экран
не распространяет горение при прокладке в пучках
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
1 жила
номинальное сечение жилы 4,0 мм2
