Маркоразмеры

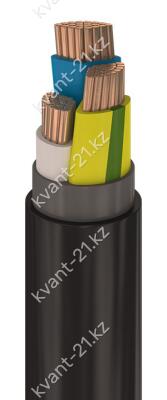

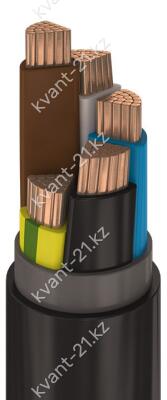

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,8…3,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,0…2,0 мм.

5. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 2,5…12,3 МОм·км
Сопротивление изоляции при 70 °С не менее 0,005 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 140…160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
П
П
Г
нг
(A)
HF
 -
1кВ

медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
номинальное напряжение 1 кВ
