Маркоразмеры

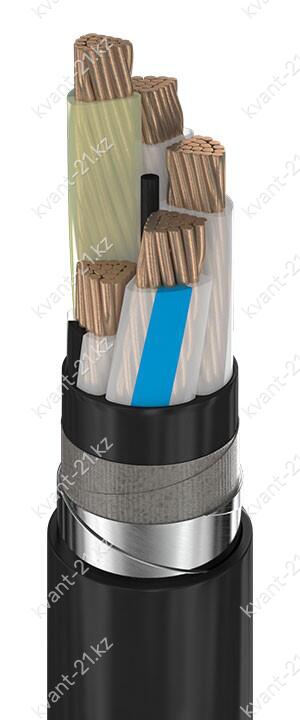

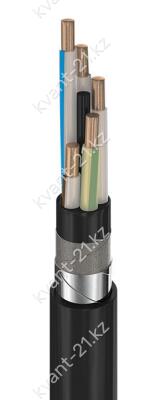

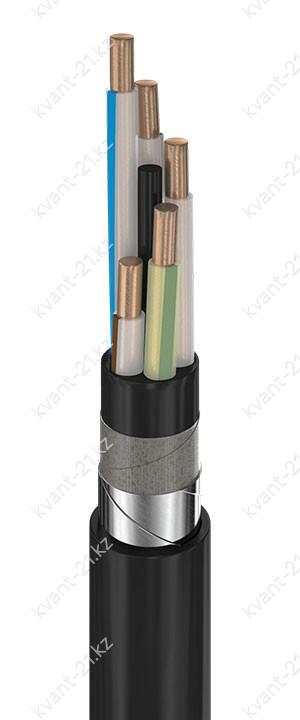

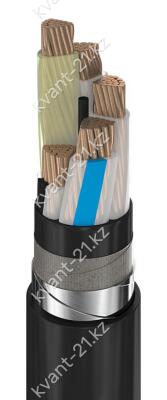

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5…50 мм2;
— однопроволочная секторная 25…50 мм2;
— многопроволочная круглая 16…50 мм2;
— или многопроволочная секторная 25…240 мм2.
2. Изоляция жилы из вулканизированного полиэтилена номинальной толщиной 0,7…1,7 мм.
3. Сердечник из ПВХ пластиката пониженной пожароопасности
вокруг которого скручены изолированные жилы.
4. Поясная изоляция из ПВХ пониженной пожароопасности толщиной не менее 0,9 мм,
наложенная с заполнением промежутков между изолированными жилами.
5. Разделительный слой в виде обмотки из стеклоленты или стеклослюдосодержащей ленты.
6. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом пониженной пожароопасности.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного из ПВХ пластиката пониженной пожароопасности
защитного шланга толщиной не менее 1,8…2,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | не менее 200…450 м |
| Маломеры в партии | не более 10…20% кусками от 50 м |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −40…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 1 кВ
