Маркоразмеры

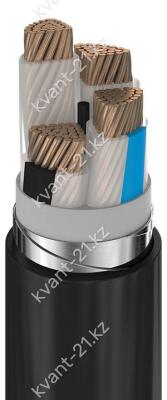

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5…50 мм2;
— однопроволочная секторная 25…50 мм2;
— многопроволочная круглая 16…50 мм2;
— или многопроволочная секторная 25…240 мм2.
2. Изоляция жилы из вулканизированного полиэтилена номинальной толщиной 0,7…1,7 мм.
3. Сердечник из ПВХ пластиката или невулканизированной резины
вокруг которого скручены изолированные жилы.
4. Поясная изоляция из полиэтилена, ПВХ пластиката или невулканизированной резины
толщиной не менее 0,9 мм, наложенная с заполнением промежутков между изолированными жилами.
5. Защитный покров типа «БбШп» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного полиэтиленового защитного шланга
толщиной не менее 1,7…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | не менее 200…450 м |
| Маломеры в партии | не более 10…20% кусками от 50 м |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из полиэтилена
номинальное напряжение 1 кВ
