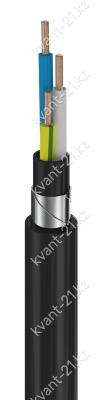

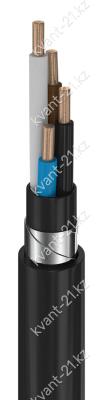

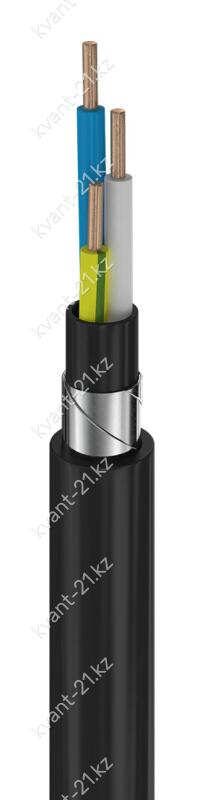

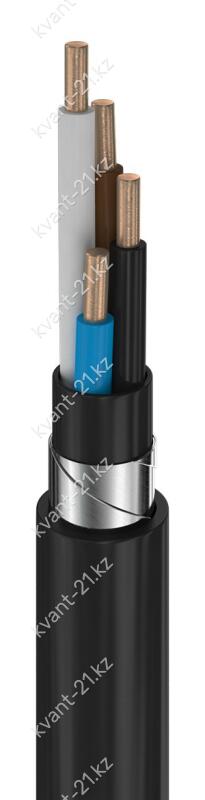

Конструкция кабеля
1. Три однопроволочные или многопроволочные круглые или секторные токопроводящие медные
жилы номинальным сечением 50 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012.
Одна однопроволочная или многопроволочная круглая медная жила заземления номинальным
сечением 16 мм2, соответствующая 1 или 2 классу по ГОСТ 22483-2012.
2. Изоляция жилы из вулканизированного полиэтилена:
— 1,0 мм у основных жил;
— 0,7 мм у жилы заземления.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами.
4. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.
5. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 205 А на воздухе, 216 А в земле |
| Допустимый ток односекундного КЗ основных жил | 6,50 кА |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | не менее 300 м |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Мы не знаем характеристики ПвБбШв 3х50+1х16
Расшифровка кабеля
медная жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из ПВХ пластиката
3 основные жилы
номинальное сечение жилы 50 мм2
1 жила заземления
номинальное сечение жилы 16 мм2
