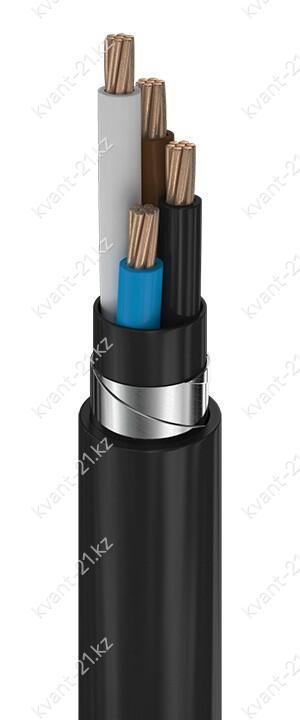

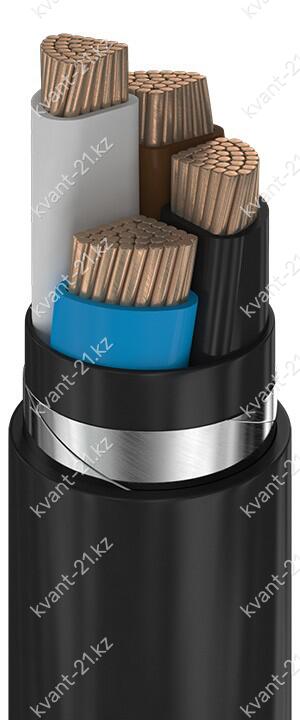

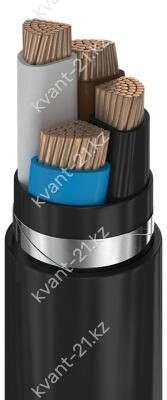

Конструкция кабеля

1. Пять многопроволочных круглых или секторных токопроводящих медных жил
номинальным сечением 50 мм2, соответствующих 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из вулканизированного полиэтилена
номинальной толщиной 1,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами.

4. Поясная изоляция:
   — выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
   — в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
   суммарной толщиной не менее 1,1 мм;
   — или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

5. Защитный покров типа «БбШв» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   толщиной не менее 2,2 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 190 А на воздухе, 200 А в земле
Допустимый ток односекундного КЗ 6,50 кА
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 3 095,0 кг/км
Наружный диаметр 35,3 мм
Минимальный барабан № 12 — 250 м
Макс. длина в бухте 16 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

_
Пв
Бб
Шв

5
х
50
 -
1кВ

медная жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из ПВХ пластиката
5 жил
номинальное сечение жилы 50 мм2
номинальное напряжение 1 кВ
