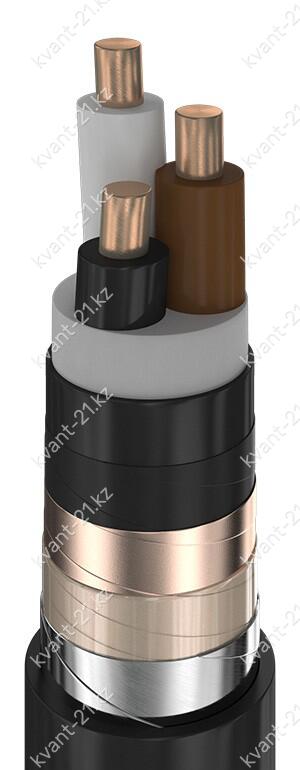

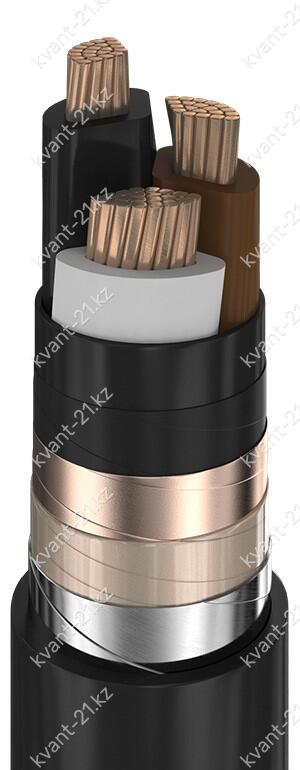

Кабель ПвБбШв – 6кВ

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 35…50 мм²;
   — однопроволочная секторная 35…50 мм²;
   — многопроволочная круглая 35…50 мм²;
   — или многопроволочная секторная 35…240 мм².

2. Изоляция жилы из вулканизированного полиэтилена номинальной толщиной 3,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами номинальным сечением 35 мм² и более.

4. Поясная изоляция из вулканизированного полиэтилена или ПВХ пластиката
толщиной не менее 0,9 мм.

5. Электропроводящий экран:
   — выпрессованный из электропроводящего вулканизированного полиэтилена
   толщиной не менее 0,2 мм;
   — в виде обмотки из ленты электропроводящей прорезиненной ткани
   номинальной толщиной 0,3 мм с перекрытием;
   — или в виде обмотки из двух лент электропроводящей кабельной бумаги
   номинальной толщиной 0,12 мм с зазором.

6. Металлический экран в виде обмотки из двух медных лент с зазором или
медной фольги толщиной не менее 0,06 мм.

7. Разделительный слой в виде обмотки из двух поливинилхлоридных или
полиэтилентерефталатных лент с перекрытием.

8. Защитный покров типа «БбШв» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
   Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
   полиэтилентерефталатной лентой.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   толщиной не менее 2,2…2,6 мм.
