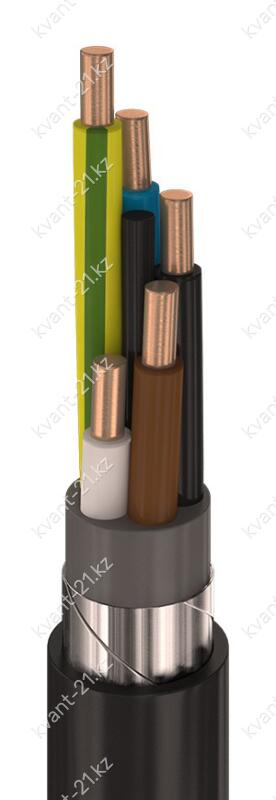

Конструкция кабеля
1. Пять однопроволочных круглых токопроводящих медных жил номинальным сечением 10 мм2,
соответствующих 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,6 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката повышенной морозостойкости и пониженной горючести
номинальной толщиной 1,0 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2 мм.
6. Герметичный защитный шланг из ПВХ пластиката повышенной морозостойкости
и пониженной горючести номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 72 А на воздухе, 79 А в земле |
| Допустимый ток односекундного КЗ | 1,36 кА |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Мы не знаем характеристики ПвБШвнг(A)-ХЛ 5х10
Расшифровка кабеля
медная жила
изоляция из сшитого полиэтилена
броня из стальных лент
шланг из ПВХ пластиката пониженной горючести
категория пожароопасности A
холодостойкое исполнение
5 жил
номинальное сечение жилы 10 мм2
