Маркоразмеры

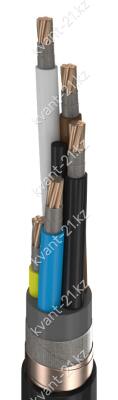

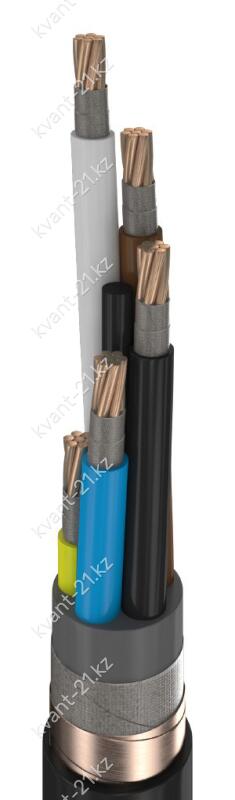

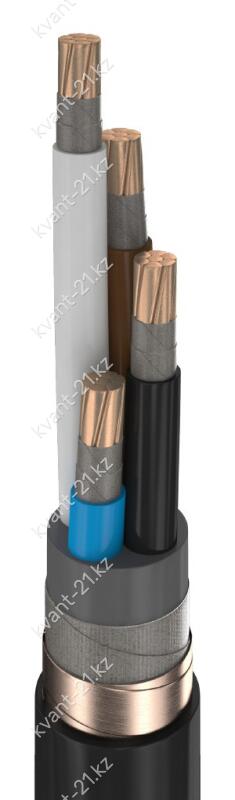

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.

3. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,7…2,8 мм.

4. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

5. Поясная изоляция из полимерной композиции, не содержащей галогенов,
номинальной толщиной 1,0…2,0 мм.

6. Разделительный слой в виде обмотки с перекрытием не менее 30%
из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм.

7. Экран из медных лент номинальной толщиной не менее 0,06 мм
с перекрытием не менее 30%.

8. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
Пв
П
Г
Э
нг
(A)
FR
HF
 -
1кВ

медная жила
изоляция из сшитого полиэтилена
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
медный экран
не распространяет горение при прокладке в пучках
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
номинальное напряжение 1 кВ
