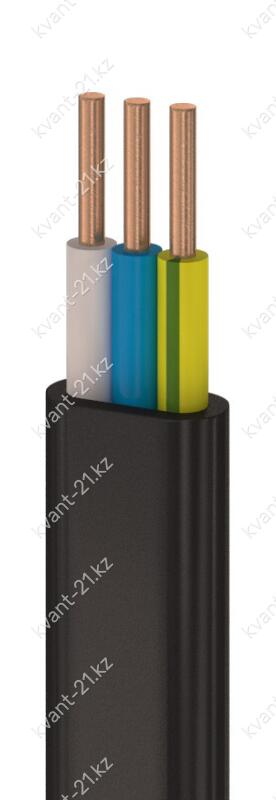

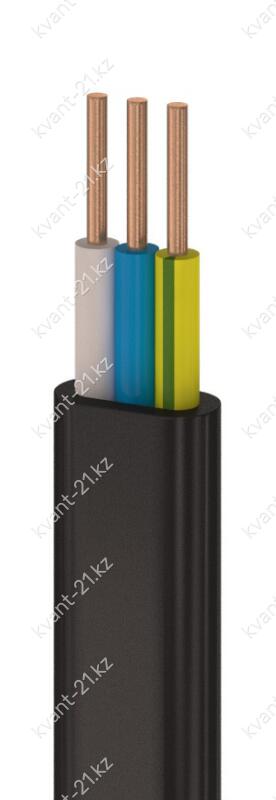

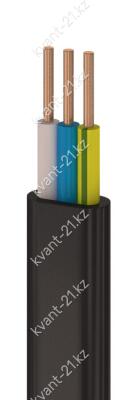

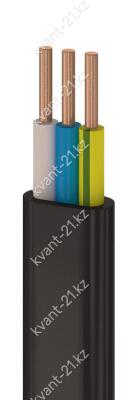

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…16 мм2;
— или многопроволочная круглая 16 мм2.
2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,7 мм.
3. Изолированные жилы расположены параллельно в одной плоскости.
4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
_
Пв
В
Г
–
П
-
1кВ
медная жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
плоский
номинальное напряжение 1 кВ
