Маркоразмеры

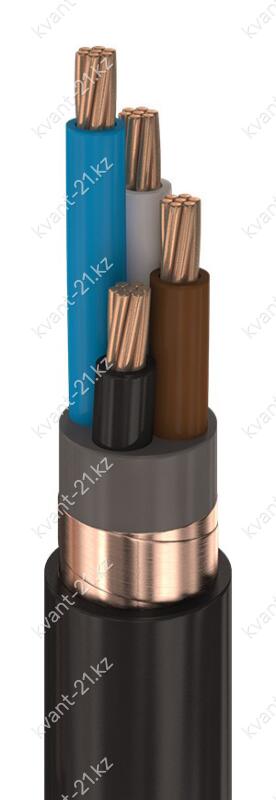

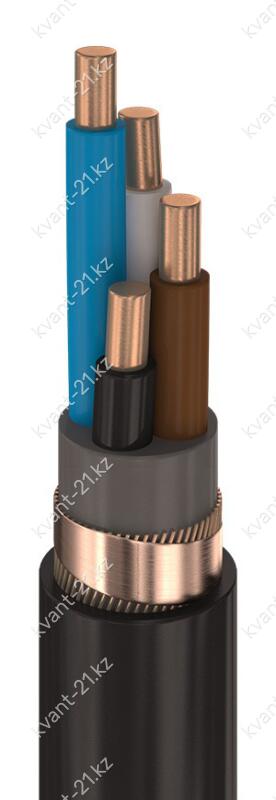

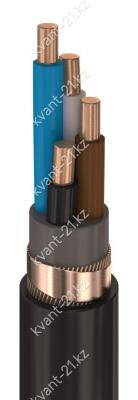

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— или многопроволочная секторная 25…50 мм2.
2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,6…0,9 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0…1,2 мм
либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент или лент нетканого
полотна суммарной номинальной толщиной 0,4 мм.
5. Медный экран:
— из медных лент номинальной толщиной не менее 0,06…0,1 мм
с перекрытием не менее 30%;
— или из одного-двух повивов медных проволок номинальным диаметром 0,7…2,5 мм,
скреплённых медной лентой номинальной толщиной не менее 0,1 мм
и шириной не менее 8,0 мм для трёх- и четырёхжильных кабелей.
6. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,4…2,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
медный экран
номинальное напряжение 0,66 кВ
