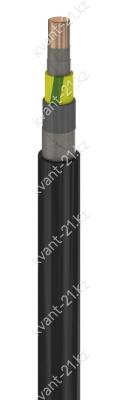

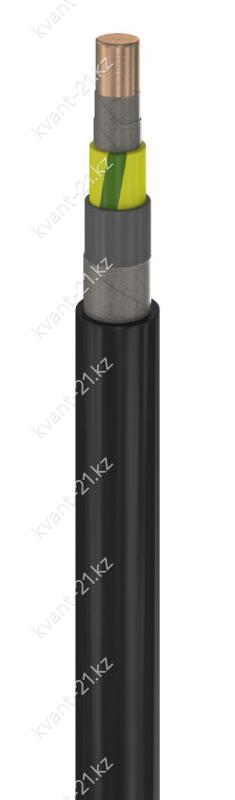

Конструкция кабеля
1. Одна однопроволочная круглая токопроводящая медная жила номинальным сечением 2,5 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.
2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.
3. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,7 мм.
4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.
5. Разделительный слой в виде обмотки с перекрытием не менее 30%
из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм.
6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной1,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 36 А на воздухе, 42 А в земле |
| Допустимый ток односекундного КЗ | 0,34 кА |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 130 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Мы не знаем характеристики ПвВГнг(A)-FRLS 1х2,5 – 1кВ
Расшифровка кабеля
медная жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
1 жила
номинальное сечение жилы 2,5 мм2
номинальное напряжение 1 кВ
