Маркоразмеры

Конструкция кабеля

1. Многопроволочная круглая уплотнённая медная токопроводящая жила номинальным
сечением 35…1600 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6…0,9 мм.

3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.

4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

5. Слой в виде обмотки из электропроводящих бумажных или электропроводящих полимерных
лент суммарной толщиной не менее 0,2 мм.

6. Экран из медных проволок номинальным диаметром 0,7…3,0 мм, скреплённых медной
лентой номинальной толщиной не менее 0,1 мм и шириной не менее 8,0 мм.

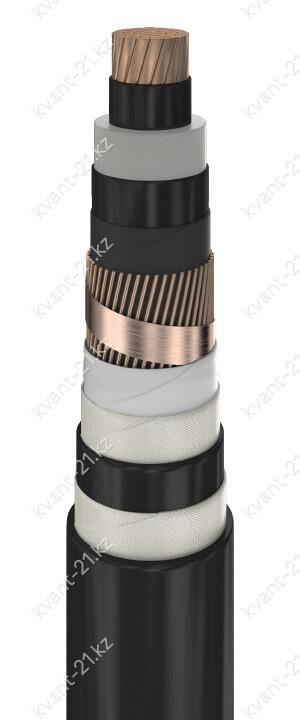

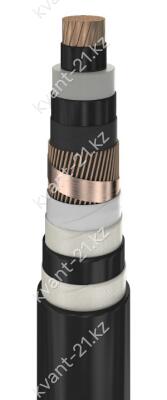

7. В одножильных кабелях:
   — разделительный слой в виде обмотки из одной или нескольких стеклолент номинальной
   толщиной 0,2 мм с перекрытием не менее 30%;
   — поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
   толщиной 1,5 мм;
   — термический барьер из медной ленты или алюминиевой фольги номинальной
   толщиной 0,15 мм с перекрытием не менее 30% либо из двух стеклолент номинальной
   толщиной 0,2 мм с перекрытием не менее 30% каждая.

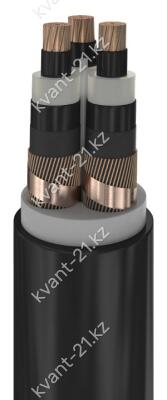

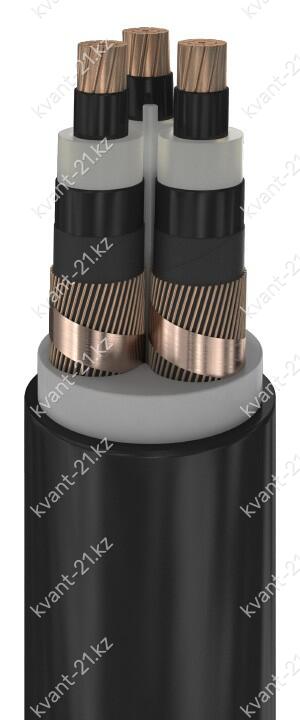

8. В трёхжильных кабелях:
   — сердечник из ПВХ пластиката пониженной пожароопасности, вокруг которого скручены
   экранированные жилы;
   — поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
   толщиной 1,4…2,0 мм, наложенная одновременно с заполнением наружных
   промежутков между скрученными экранированными жилами.

9. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 2,5…3,5 мм.

Технические характеристики

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Испытательное переменное напряжение 25 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Строительная длина по заказу потребителя
Маломеры в партии не более 5% кусками от 50 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 250 °C при токе КЗ
Максимальная температура медного экрана 350 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров для одножильных кабелей
12 наружных диаметров для трёхжильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
Пв
В
нг
(A)
LS
 -
10кВ

медная жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 10 кВ
