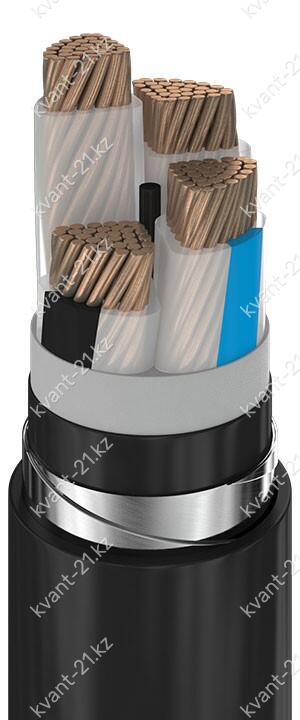

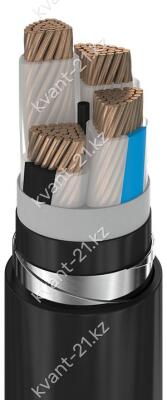

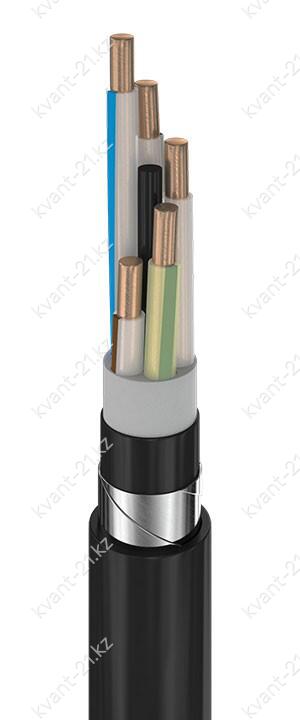

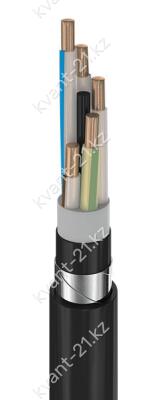

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — или многопроволочная секторная 25…300 мм2.

2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,7…1,8 мм.

3. Сердечник из ПВХ пластиката или невулканизированной резины
вокруг которого скручены изолированные жилы.

4. Двухслойная поясная изоляция из невулканизированной резины и полиэтилена, наложенная
с заполнением промежутков между изолированными жилами, номинальной толщиной 1,0…1,6 мм.

5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2…0,5 мм.

6. Герметичный защитный шланг из полиэтилена номинальной толщиной 1,8…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина не менее 200…450 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −60…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
Пв
з
Бб
Шп
 -
1кВ

медная жила
изоляция из сшитого полиэтилена
с заполнением
броня из стальных лент без подушки
шланг из полиэтилена
номинальное напряжение 1 кВ
