Маркоразмеры

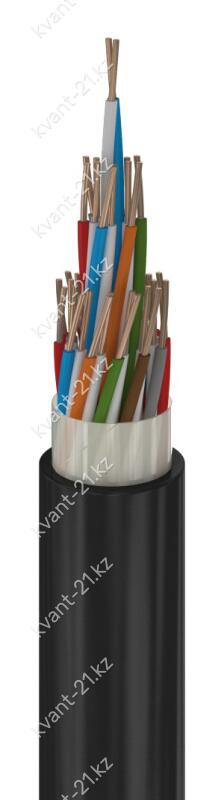

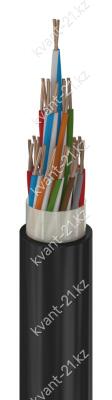

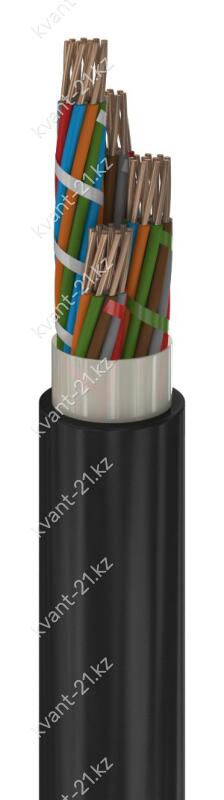

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила диаметром 0,8; 0,9 или 1,0 мм.

2. Изоляция жилы из полиэтилена номинальной толщиной:
   — 0,35 мм при диаметре жилы 0,8 мм;
   — 0,45 мм при диаметре жилы 0,9 или 1,0 мм.

3. Токопроводящие жилы или пары жил свиты в пучок или сердечник:
   — количество одиночных жил при диаметре 0,8 мм:
   3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 37, 48 или 61;
   при диаметре жилы 0,9 или 1,0 мм:
   3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 33, 37, 42, 48 или 61;
   — количество пар при диаметре жилы 0,8 мм: 3, 4, 7, 10, 12 или 15;
   при диаметре жилы 0,9 или 1,0 мм: 1, 3, 4, 7, 10, 12, 14, 19, 24, 27 или 30.

4. Поясная изоляция из полиэтилентерефталатной, полиамидной,
полиэтиленовой, бумажной или ПВХ ленты с перекрытием,
либо экструдированная изоляция из ПВХ пластиката.

5. Оболочка из ПВХ пластиката пониженной горючести:
   — при диаметре жилы 0,8 мм толщиной не менее 1,7 мм;
   — при диаметре жилы 0,9 или 1,0 мм — не менее 1,5…2,3 мм.

Технические характеристики

Номинальное переменное напряжение 380 В частотой 50 Гц
Номинальное постоянное напряжение 700 В
Строительная длина не менее 300 м
Маломеры в партии не более 5% кусками от 20 м
Минимальный радиус изгиба 7 наружных диаметров
Диапазон рабочих температур −40…+60 °C
Срок службы не менее 12 лет с даты изготовления

Расшифровка кабеля

СБ
В
Г
нг

сигнально-блокировочный кабель
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
