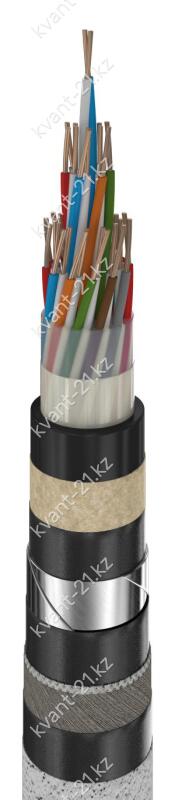

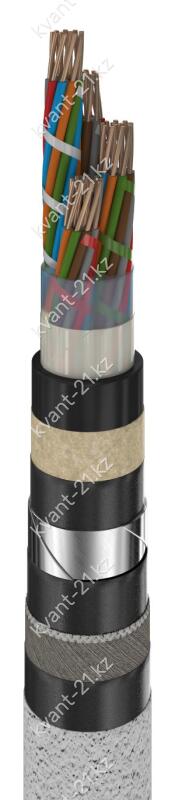

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила диаметром 0,9 или 1,0 мм.

2. Изоляция жилы из полиэтилена номинальной толщиной 0,45 мм.

3. Токопроводящие жилы или пары жил свиты в пучок или сердечник:
   — количество одиночных жил 3, 4, 5, 7, 9, 12, 16, 19,
   21, 24, 27, 30, 33, 37, 42, 48 или 61;
   — количество пар 3, 4, 7, 10, 12, 14, 19, 24, 27 или 30.

4. Гидрофобное заполнение сердечника.

5. Поясная изоляция из полиэтиленовой ленты.

6. Оболочка из полиэтилена толщиной не менее 1,3…2,0 мм.

7. Защитный покров типа «Б» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,0 мм:
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3…0,8 мм.
   В. Наружный покров толщиной не менее 2,0 мм:
      — битумный состав или битум, или вязкий подклеивающий состав;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум, или вязкий подклеивающий состав;
      — покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Номинальное переменное напряжение 380 В частотой 50 Гц
Номинальное постоянное напряжение 700 В
Строительная длина не менее 300 м
Маломеры в партии не более 5% кусками от 20 м
Минимальный радиус изгиба 12 наружных диаметров
Диапазон рабочих температур −50…+60 °C
Срок службы не менее 17 лет с даты изготовления

Расшифровка кабеля

СБ
З
П
Б

сигнально-блокировочный кабель
гидрофобное заполнение сердечника
оболочка из полиэтилена
броня из стальных оцинкованных лент
