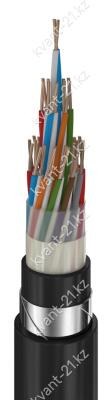

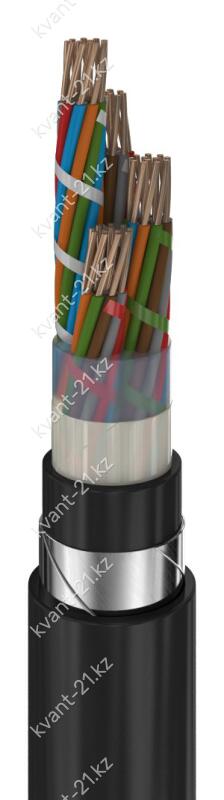

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила диаметром 0,9 или 1,0 мм.
2. Изоляция жилы из полиэтилена номинальной толщиной 0,45 мм.
3. Токопроводящие жилы или пары жил свиты в пучок или сердечник:
— количество одиночных жил 3, 4, 5, 7, 9, 12, 16, 19,
21, 24, 27, 30, 33, 37, 42, 48 или 61;
— количество пар 3, 4, 7, 10, 12, 14, 19, 24, 27 или 30.
4. Гидрофобное заполнение сердечника.
5. Поясная изоляция из полиэтилентерефталатной, полиамидной или
полиэтиленовой ленты с перекрытием.
6. Оболочка из полиэтилена толщиной не менее 1,5 мм.
7. Защитный покров типа «БбШп» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного полиэтиленового защитного шланга
толщиной не менее 1,7…2,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой 50 Гц |
| Номинальное постоянное напряжение | 700 В |
| Строительная длина | не менее 300 м |
| Маломеры в партии | не более 5% кусками от 20 м |
| Минимальный радиус изгиба | 12 наружных диаметров |
| Диапазон рабочих температур | −50…+60 °C |
| Срок службы | не менее 17 лет с даты изготовления |
Расшифровка кабеля
сигнально-блокировочный кабель
гидрофобное заполнение сердечника
оболочка из полиэтилена
броня из стальных лент без подушки
шланг из полиэтилена
