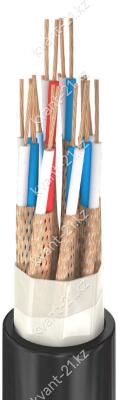

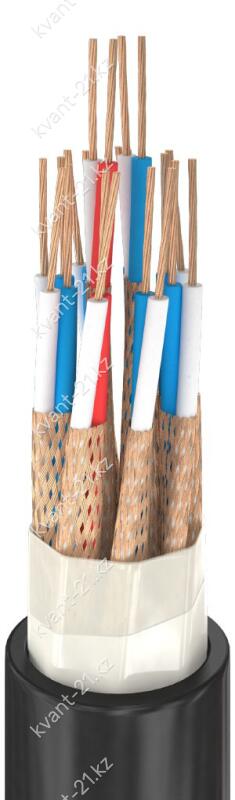

Конструкция кабеля

1. Двадцать многопроволочных круглых медных токопроводящих жил номинальным
сечением 0,35 мм2, соответствующих 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,5 мм.

3. Изолированные жилы скручены в десять пар, пары жил свиты между собой.

4. Экран поверх каждой из пар жил в виде оплётки из медных проволок
номинальным диаметром 0,15 мм, наложенных с плотностью не менее 80%.

5. Разделительный слой в виде обмотки с перекрытием из
полиамидной или полиэтилентерефталатной плёнки.

6. Оболочка из ПВХ пластиката марки О-40 номинальной толщиной 1,8 мм.

Технические характеристики

Испытательное переменное напряжение 1200 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 2000 МОм·км
Переходное затухание между парами не менее 73,5 дБ на частоте 0,8 кГц
Строительная длина не менее 50 м
Маломеры в партии не более 20% кусками от 10 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −20…+50 °C
Срок службы не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 396,0 кг/км
Наружный диаметр 19,0 мм
Минимальный барабан № 8 — 130 м
Макс. длина в бухте 126 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

С
Э
К
1

10х2
х
0,35

соединительный кабель
экранированные пары
тропическое исполнение
10 пар жил
номинальное сечение жилы 0,35 мм2
