Маркоразмеры

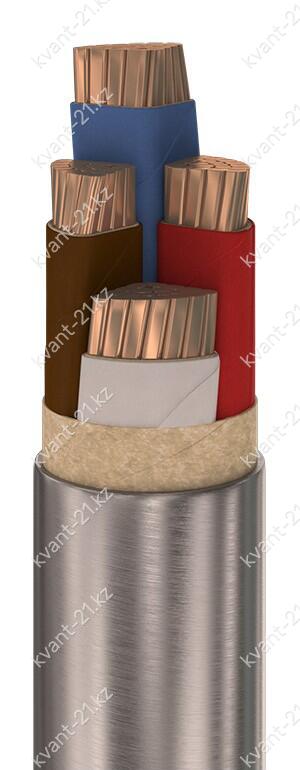

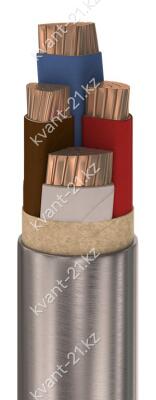

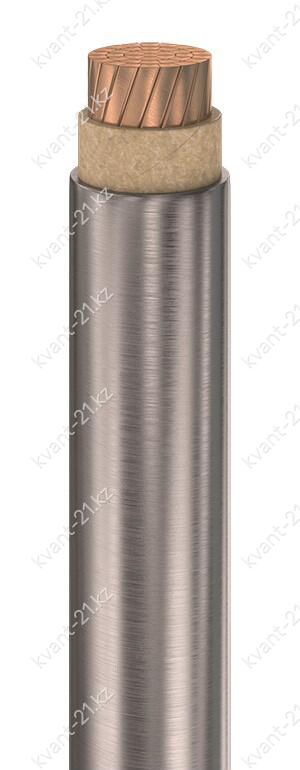

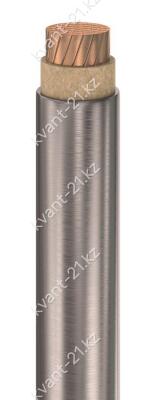

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 6,0…50 мм2;
— однопроволочная фасонная 25…50 мм2;
— многопроволочная круглая 25…800 мм2 только для одножильных кабелей;
— или многопроволочная фасонная 25…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной:
— 1,2…2,4 мм для одножильных кабелей;
— 0,75…0,95 мм для трёх- и четырёхжильных кабелей.
3. В трёх- и четырёхжильных кабелях поясная бумажная изоляция, пропитанная вязким составом,
номинальной толщиной 0,5…0,6 мм.
4. Герметичная свинцовая оболочка по ГОСТ 24641-81.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров для многожильных кабелей |
| 25 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
медная жила
бумажная пропитанная изоляция
свинцовая оболочка
защитный покров отсутствует («голый»)
номинальное напряжение 1 кВ
