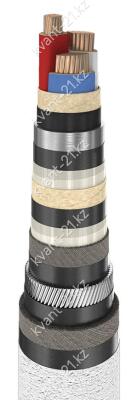

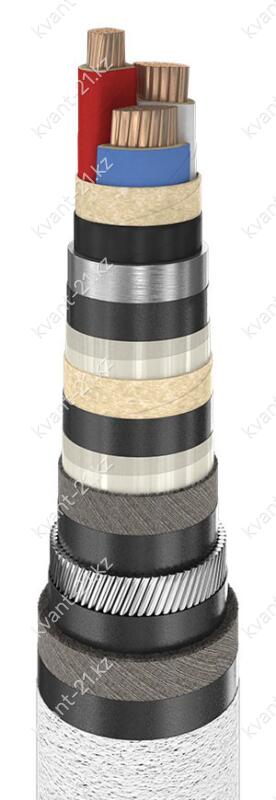

Кабель СП2л – 10кВ

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 16…50 мм2;
   — однопроволочная фасонная 25…50 мм2;
   — или многопроволочная фасонная 25…240 мм2.

2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 2,75 мм.

3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.

4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 1,25 мм.

5. Экран из электропроводящей бумаги.

6. Герметичная свинцовая оболочка по ГОСТ 24641-81.

7. Защитный покров типа «К2л» с проволоками уменьшенного диаметра по ГОСТ 7006-72.
   А. Подушка толщиной не менее 2,0 мм:
      — битумный состав или битум;
      — ленты полиэтилентерефталатные;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум;
      — ленты полиэтилентерефталатные;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум.
   Б. Броня из стальных оцинкованных круглых проволок толщиной не менее 2,0…2,2 мм.
   В. Наружный покров толщиной не менее 2,0 мм:
      — битумный состав или битум, или вязкий подклеивающий состав;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум, или вязкий подклеивающий состав;
      — покрытие, предохраняющее витки кабеля от слипания.
