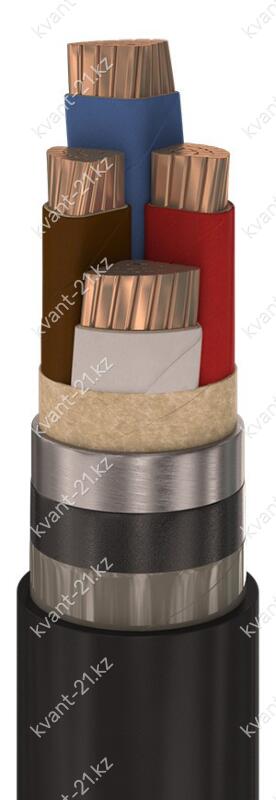

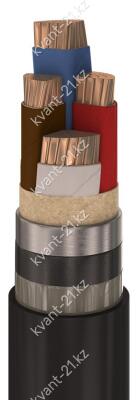

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная фасонная 25…50 мм2;
— многопроволочная круглая 25…50 мм2;
— или многопроволочная фасонная 25…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 0,75…0,95 мм.
3. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,5…0,6 мм.
4. Герметичная свинцовая оболочка по ГОСТ 24641-81.
5. Защитный покров типа «Шв» по ГОСТ 7006-72:
— битумный состав, вязкий подклеивающий состав или битум;
— лента полиэтилентерефталатная;
— выпрессованный поливинилхлоридный защитный шланг толщиной не менее 1,8…3,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
медная жила
бумажная пропитанная изоляция
свинцовая оболочка
шланг из ПВХ пластиката
номинальное напряжение 1 кВ
