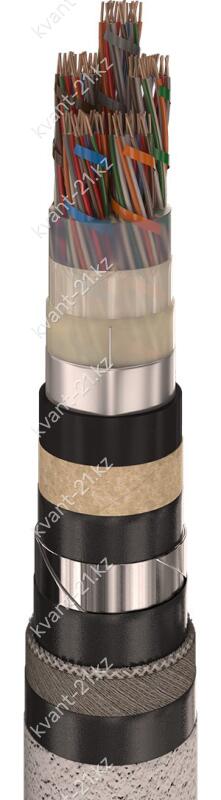

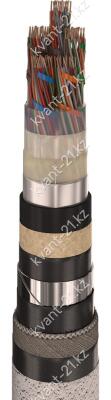

Конструкция кабеля

1. Однопроволочная медная токопроводящая жила номинальным
диаметром 0,32; 0,4; 0,5; 0,64 или 0,7 мм.

2. Сплошная изоляция жилы из полиэтилена номинальной толщиной:
   — 0,2 мм при диаметре жилы 0,32 мм;
   — 0,25 мм при диаметре жилы 0,4 мм;
   — 0,3 мм при диаметре жилы 0,5 мм;
   — 0,35 мм при диаметре жилы 0,64 мм;
   — 0,4 мм при диаметре жилы 0,7 мм.

3. Токопроводящие пары жил свиты в пучок или влагонепроницаемый сердечник,
номинальное число пар в кабеле:
   — 10…300 пар при диаметре жилы 0,32, 0,4 или 0,5 мм;
   — 10…100 пар при диаметре жилы 0,64 или 0,7 мм.
   Фактическое число пар может отличаться от номинального.

4. Свободное пространство сердечника заполнено гидрофобным заполнителем.

5. Скрепляющая обмотка из синтетических или хлопчатобумажных нитей
или синтетических лент.

6. Поясная изоляция из полиамидных, полиэтиленовых или полиэтилентерефталатных лент.
Допускается поясная изоляция из бумажно-полиэтиленовых лент
или экструдированная оболочка из полиэтилена толщиной не более 1 мм.

7. Слой гидрофобного заполнителя.

8. Медная луженая контактная проволока номинальным диаметром 0,4…0,5 мм.

9. Экран из алюмополимерной ленты толщиной не менее 0,1 мм.

10. Оболочка из полиэтилена номинальной толщиной 1,5…2,5 мм.

11. Защитный покров типа «Б» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,0 мм:
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум.
   Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3…0,8 мм.
   В. Наружный покров толщиной не менее 2,0 мм:
      — битумный состав или битум, или вязкий подклеивающий состав;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум, или вязкий подклеивающий состав;
      — покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Номинальное переменное напряжение 225 или 145 В частотой 50 Гц
Номинальное постоянное напряжение 315 или 200 В
Строительная длина не менее 125…500 м в зависимости от количества пар
Маломеры в партии не более 15% кусками от 100 м
Минимальный радиус изгиба 12 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 25 лет

Расшифровка кабеля

Т
П
П
эп
З
Б

кабель телефонный
изоляция из полиэтилена
оболочка из полиэтилена
экран из алюмополимерной ленты
гидрофобное заполнение сердечника
броня из стальных лент
