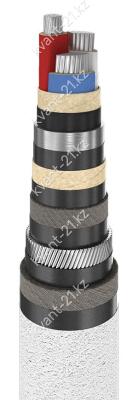

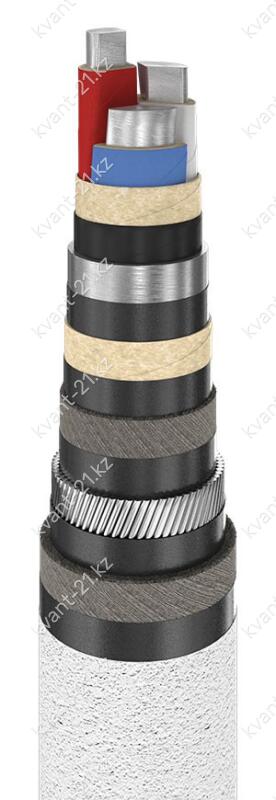

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 25…50 мм2;
   — однопроволочная фасонная 25…240 мм2;
   — или многопроволочная фасонная 70…240 мм2.

2. Бумажная изоляция жилы, пропитанная нестекающим составом, номинальной толщиной 2,75 мм.

3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.

4. Поясная бумажная изоляция, пропитанная нестекающим составом, номинальной толщиной 1,25 мм.

5. Экран из электропроводящей бумаги.

6. Герметичная свинцовая оболочка по ГОСТ 24641-81.

7. Защитный покров типа «К» с проволоками уменьшенного диаметра по ГОСТ 7006-72.
   А. Подушка толщиной не менее 2,0 мм:
      — битумный состав или битум;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум.
   Б. Броня из стальных круглых оцинкованных проволок диаметром не менее 2,0…2,2 мм.
   В. Наружный покров толщиной не менее 2,0 мм:
      — битумный состав или битум, или вязкий подклеивающий состав;
      — пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
      — битумный состав или битум, или вязкий подклеивающий состав;
      — покрытие, предохраняющее витки кабеля от слипания.

Технические характеристики

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Строительная длина 200…450 м в зависимости от сечения жил
Маломеры в партии не более 5% кусками от 50…100 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 200 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

Ц
А
_
С
П
 -
10кВ

алюминиевая жила
бумажная изоляция, пропитанная нестекающим составом
свинцовая оболочка
броня из стальных круглых проволок
номинальное напряжение 10 кВ
