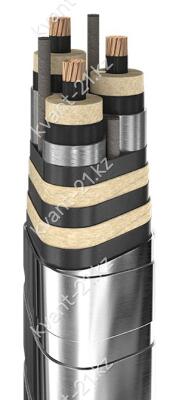

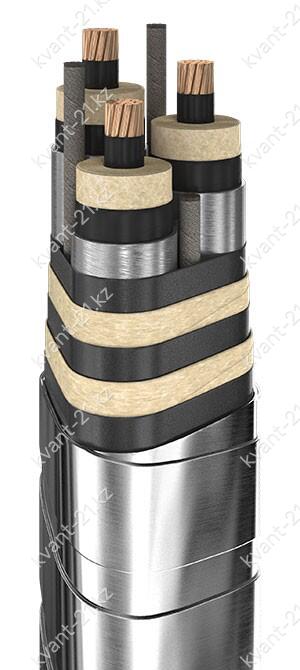

Конструкция кабеля

1. Многопроволочная круглая медная токопроводящая жила, соответствующая 2 классу по ГОСТ 22483-2012.

2. Экран из электропроводящей бумаги.

3. Бумажная изоляция жилы, пропитанная нестекающим составом, номинальной толщиной 9,0 мм.

4. Экран из электропроводящей бумаги.

5. Герметичная свинцовая оболочка по ГОСТ 24641-81.

6. Заполнение промежутков между скученными жилами жгутами, изготовленными
из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной
ткани и пропитанной кабельной бумаги.

7. Защитный покров типа «БГ» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,5 мм:
      — битумный состав или битум;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум.
   Б. Броня из двух стальных чёрных или оцинкованных лент толщиной не менее 0,8 мм.
   Неоцинкованные ленты должны быть покрыты битумом и покрытием, предохраняющим
   витки кабеля от слипания.
   В. Без наружного покрова.

Технические характеристики

Номинальное переменное напряжение 35 кВ частотой 50 Гц
Испытательное переменное напряжение 88 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 200 МОм·км
Строительная длина 250 м
Маломеры в партии не более 5% кусками от 100 м
Допустимая температура нагрева жил 65 °C
Максимальная температура нагрева жил 130 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

Ц
_
_
О
С
Б
Г
 -
35кВ

медная жила
бумажная изоляция, пропитанная нестекающим составом
отдельные свинцовые оболочки жил
броня из стальных лент
без наружного покрова
номинальное напряжение 35 кВ
