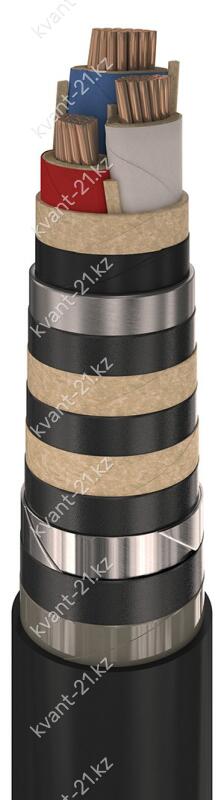

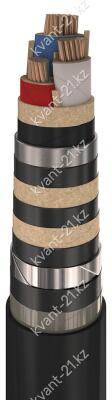

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 25…50 мм2;
   — однопроволочная фасонная 25…50 мм2;
   — многопроволочная круглая 25…50 мм2;
   — или многопроволочная фасонная 25…240 мм2.

2. Бумажная изоляция жилы, пропитанная нестекающим составом, номинальной толщиной 2,75 мм.

3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.

4. Поясная бумажная изоляция, пропитанная нестекающим составом, номинальной толщиной 1,25 мм.

5. Экран из электропроводящей бумаги.

6. Герметичная свинцовая оболочка по ГОСТ 24641-81.

7. Защитный покров типа «БШв» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,5 мм:
      — битумный состав или битум;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум.
   Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,3…0,8 мм.
   В. Наружный покров толщиной не менее 1,8…3,1 мм:
      — битумный состав, вязкий подклеивающий состав или битум;
      — лента полиэтилентерефталатная;
      — выпрессованный поливинилхлоридный защитный шланг.

Технические характеристики

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Строительная длина 200…450 м в зависимости от сечения жил
Маломеры в партии не более 5% кусками от 50…100 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 200 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

Ц
_
_
С
Б
Шв
 -
10кВ

медная жила
бумажная изоляция, пропитанная нестекающим составом
свинцовая оболочка
броня из стальных лент
шланг из ПВХ пластиката
номинальное напряжение 10 кВ
