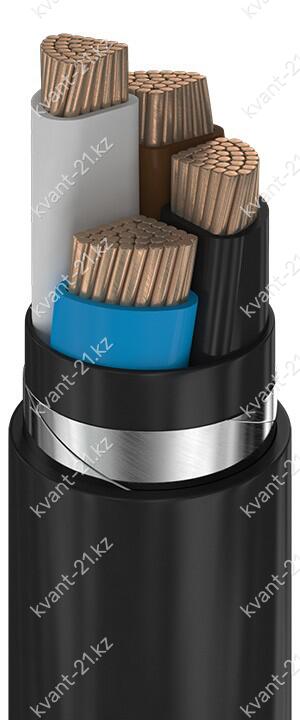

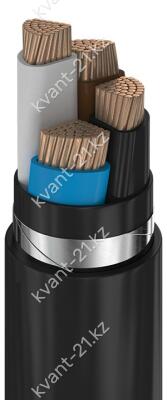

Конструкция кабеля

1. Одна многопроволочная круглая токопроводящая медная жила номинальным
сечением 240 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,9 мм.

3. Поясная изоляция:
   — выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
   — в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
   суммарной толщиной не менее 1,1 мм;
   — или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
   Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
   полиэтилентерефталатной лентой.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   толщиной не менее 2,0 мм.

Технические характеристики

Номинальное постоянное напряжение 1,4 кВ
Испытательное постоянное напряжение 8,4 кВ
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 704 А на воздухе, 525 А в земле
Допустимый ток односекундного КЗ 26,80 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 200 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 3 061,0 кг/км
Наружный диаметр 31,5 мм
Минимальный барабан № 12 — 320 м
Макс. длина в бухте 16 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

_
В
Бб
Шв

1
х
240
 -
1кВ

медная жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
1 жила
номинальное сечение жилы 240 мм2
номинальное напряжение 1 кВ
