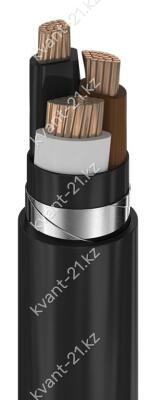

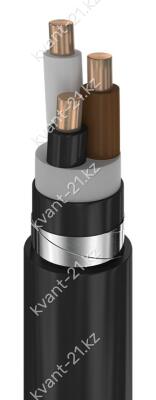

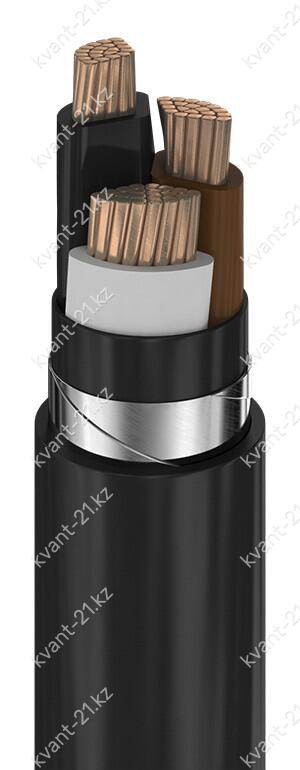

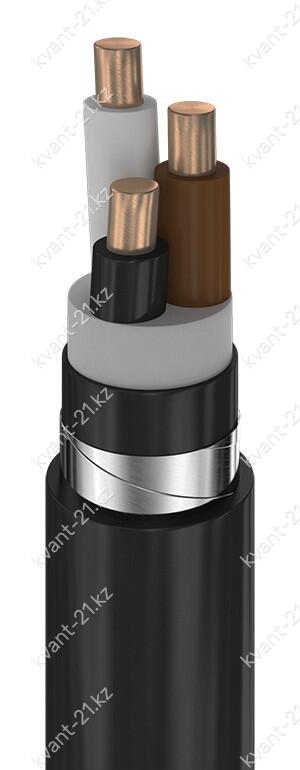

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 6,0…50 мм2;
— однопроволочная секторная 25…50 мм2;
— многопроволочная круглая 16…50 мм2;
— или многопроволочная секторная 25…240 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 2,2 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами номинальным сечением 35 мм2 и более.
4. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.
5. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 1,8…2,4 мм.
Технические характеристики
| Номинальное переменное напряжение | 3 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 9,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 12 МОм·км |
| Строительная длина | не менее 200…450 м |
| Маломеры в партии | не более 10…20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
номинальное напряжение 3 кВ
