Маркоразмеры

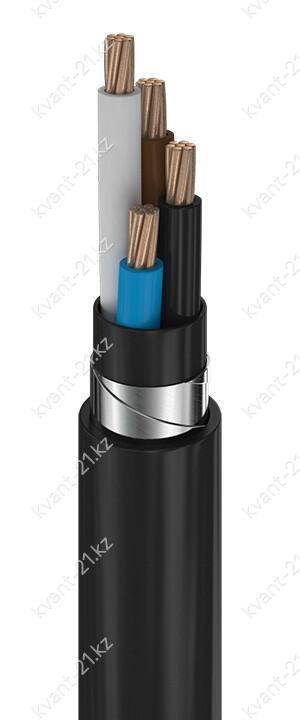

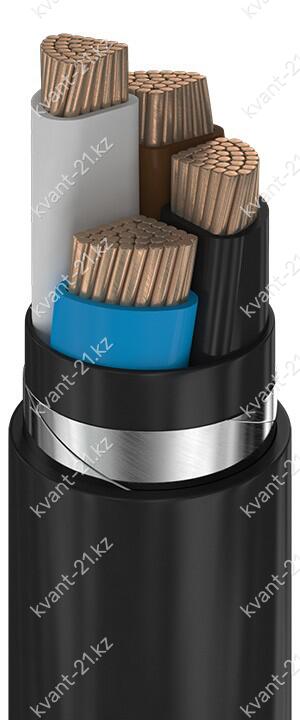

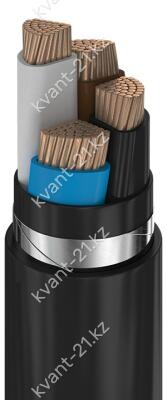

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — однопроволочная секторная 25…50 мм2;
   — многопроволочная круглая 16…50 мм2;
   — многопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…1,9 мм.

3. Сердечник из ПВХ пластиката для пятижильных кабелей с круглыми жилами,
вокруг которого скручены изолированные жилы.

4. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами номинальным сечением 35 мм2 и более.

5. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.

6. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
пониженной горючести.
   А. Без подушки.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   пониженной горючести толщиной не менее 1,8…2,6 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Номинальное постоянное напряжение 1,4 кВ для одножильных кабелей
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение 8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 7…12 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
В
Бб
Шв
нг
 -
1кВ

медная жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной горючести
номинальное напряжение 1 кВ
