Маркоразмеры

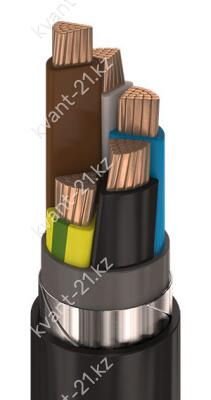

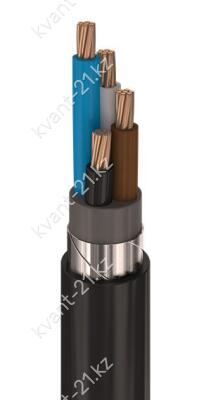

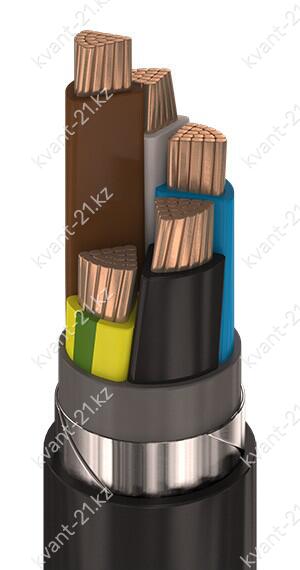

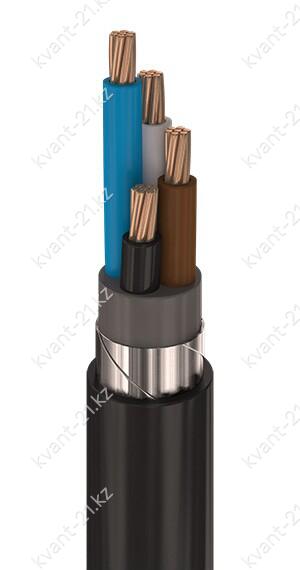

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — однопроволочная секторная 25…50 мм2;
   — многопроволочная круглая 16…50 мм2;
   — многопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…1,9 мм.

3. Заполнение внутренних и наружных промежутков между скрученными
изолированными жилами.

4. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.

5. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
повышенной морозостойкости и пониженной горючести.
   А. Без подушки.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   повышенной морозостойкости и пониженной горючести толщиной не менее 1,8…2,6 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 7…12 МОм·км
Сопротивление изоляции при 70 °С не менее 0,005 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −60…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
В
Бб
Шв
нг
ХЛ
 -
1кВ

медная жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной горючести
холодостойкое исполнение
номинальное напряжение 1 кВ
