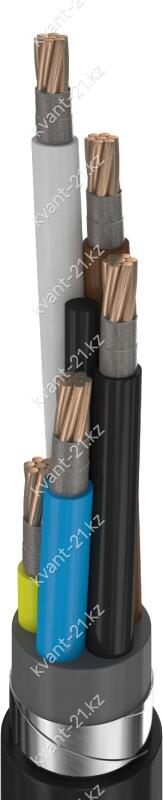

Конструкция кабеля

1. Три однопроволочные круглые токопроводящие медные жилы номинальным сечением 4,0 мм2,
соответствующие 1 классу по ГОСТ 22483-2012.

2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.

3. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,7 мм.

4. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.

6. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.

7. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,8 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 36 А на воздухе, 47 А в земле
Допустимый ток односекундного КЗ 0,43 кА
Сопротивление изоляции при 20 °С не менее 10,1 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Мы не знаем характеристики ВБШвнг(A)-FRLS 3х4,0

Расшифровка кабеля

_
В
Б
Шв
нг
(A)
FR
LS

3
х
4,0

медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
3 жилы
номинальное сечение жилы 4,0 мм2
