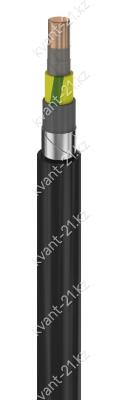

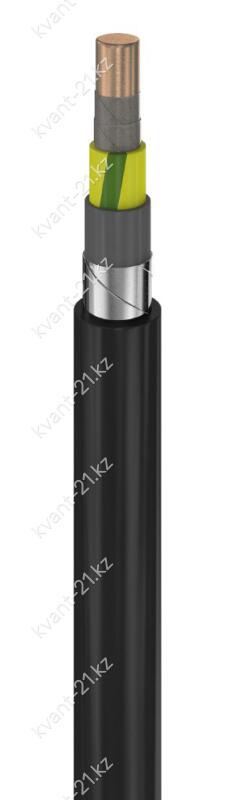

Конструкция кабеля
1. Одна многопроволочная круглая уплотнённая токопроводящая медная жила номинальным
сечением 120 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Термический барьер в виде обмотки с перекрытием не менее 40%
из двух слюдосодержащих лент номинальной толщиной 0,14 мм.
3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,6 мм.
4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное постоянное напряжение | 1,4 кВ |
| Испытательное постоянное напряжение | 8,4 кВ |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 413 А на воздухе, 499 А в земле |
| Допустимый ток односекундного КЗ | 13,21 кА |
| Сопротивление изоляции при 20 °С | не менее 3,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Мы не знаем характеристики ВБШвнг(A)-FRLS 1х120 – 1кВ
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
1 жила
номинальное сечение жилы 120 мм2
номинальное напряжение 1 кВ
