Маркоразмеры

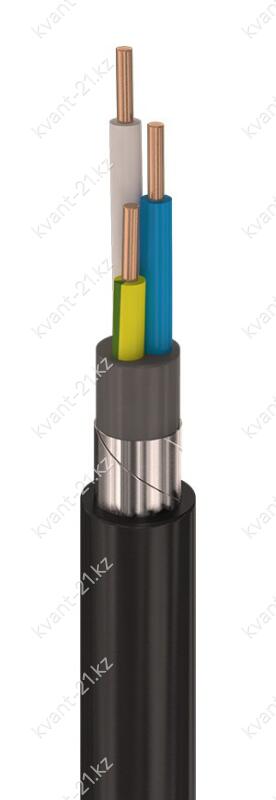

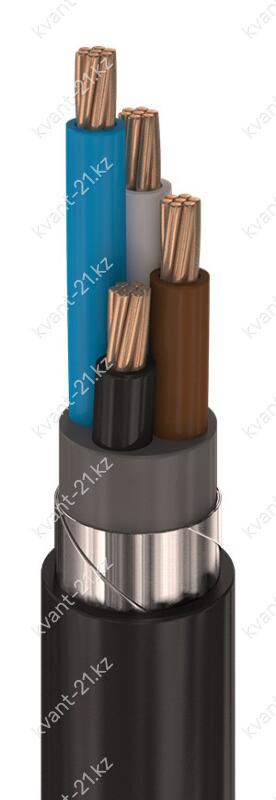

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— или многопроволочная секторная 25…50 мм2.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,8…1,3 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0…1,2 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2…0,3 мм.
6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,8…2,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 4,8…12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 0,66 кВ
