Маркоразмеры

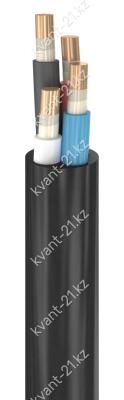

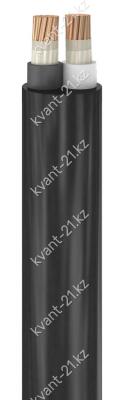

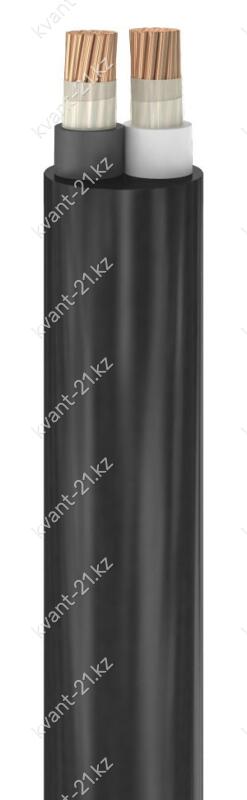

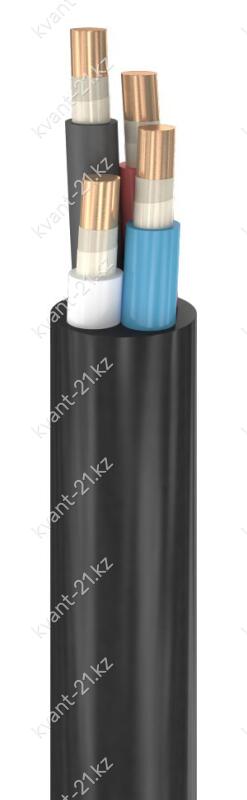

Конструкция кабеля

1. Однопроволочная или многопроволочная круглая медная токопроводящая жила
номинальным сечением:
   — 1,0…50 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
   — 16…240 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Изоляция из резины номинальной толщиной 1,0…2,4 мм.
Возможно наложение на токопроводящую жилу полиэтилентерефталатной плёнки
для предотвращения прилипания изоляции.

3. Разделительный слой в виде обмотки из полиэтилентерефталатной плёнки,
термоскрепленного полотна или прорезиненной ткани. Допускается отсутствие
разделительного слоя, если изоляция не прилипает к оболочке.

4. Заполнение промежутков между скрученными изолированными жилами.

5. Оболочка из ПВХ пластиката номинальной толщиной 1,5…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина не менее 125 м
Маломеры в партии не более 10% кусками от 20 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 200 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

_
В
Р
Г
з

медная жила
оболочка из ПВХ пластиката
изоляция из резины
защитный покров отсутствует («голый»)
с заполнением
