Кабель ВСЭК-1

Маркоразмеры

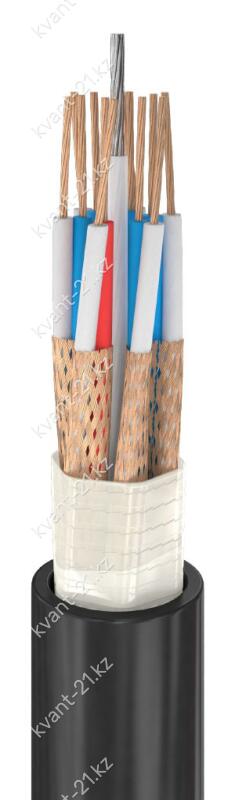

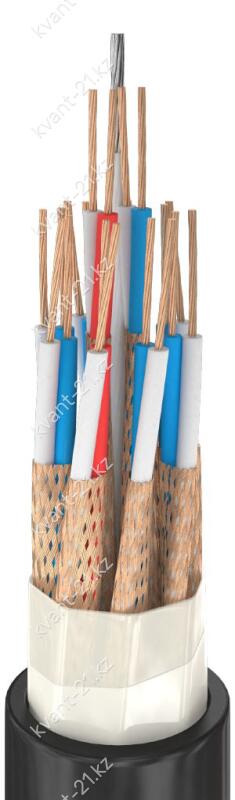

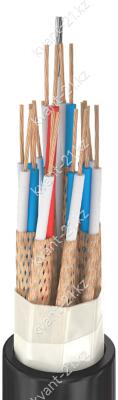

1. Многопроволочная круглая медная токопроводящая жила номинальным
сечением 0,35 мм², соответствующая 4 классу по ГОСТ 22483-2012.

2. Изоляция из полиэтилена номинальной толщиной 0,5 мм.

3. Сердечник, скрученный из семи стальных проволок номинальным
диаметром 0,4 мм, покрытый полиэтиленом толщиной не менее 0,2 мм.

4. Изолированные жилы скручены в пары, пары жил свиты между собой
вокруг сердечника.

5. Экран поверх каждой из пар жил в виде оплётки из медных проволок
номинальным диаметром 0,15 мм, наложенных с плотностью не менее 80%.

6. Разделительный слой в виде обмотки с перекрытием из
полиамидной или полиэтилентерефталатной плёнки.

7. Оболочка из ПВХ пластиката марки О-40 номинальной толщиной 1,5…1,8 мм.

Испытательное переменное напряжение	1200 В частотой 50 Гц
Время выдержки при испытании	1 мин
Сопротивление изоляции при 20 °С	не менее 2000 МОм·км
Переходное затухание между парами	не менее 73,5 дБ на частоте 0,8 кГц
Строительная длина	не менее 50…100 м
Маломеры в партии	не более 20% кусками от 10 м
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−20…+50 °C
Срок службы	не менее 15 лет с даты изготовления

ВС

–

вводно-соединительный кабель
экранированные пары
тропическое исполнение
