Маркоразмеры

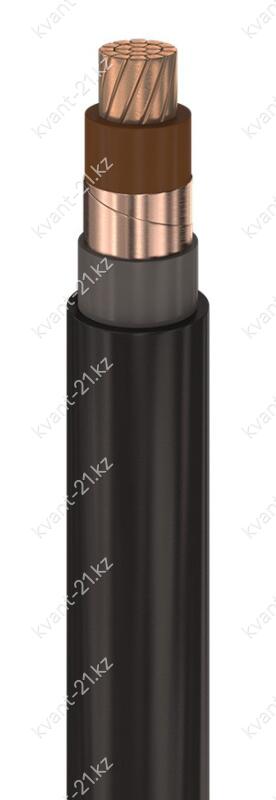

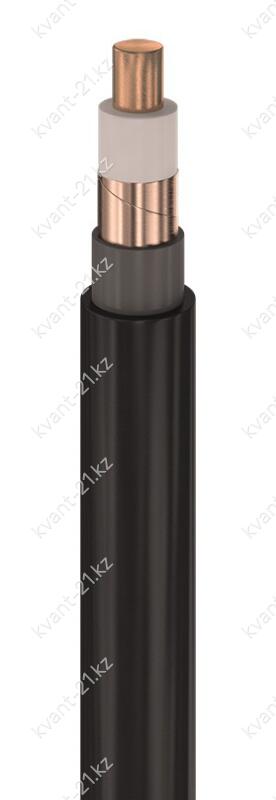

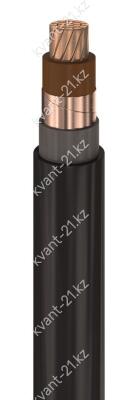

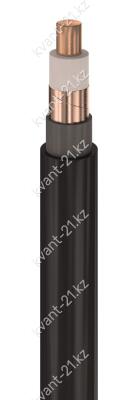

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50…1000 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 2,2…3,0 мм.
3. Экран из медных лент номинальной толщиной не менее 0,06…0,1 мм
с перекрытием не менее 30%.
4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0…1,6 мм
либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент
или лент нетканого полотна суммарной номинальной толщиной 0,4…0,6 мм.
5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,5…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 3 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 9,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Испытательное импульсное напряжение | 40 кВ |
| Сопротивление изоляции при 20 °С | не менее 2,5…12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 140…160 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
номинальное напряжение 3 кВ
