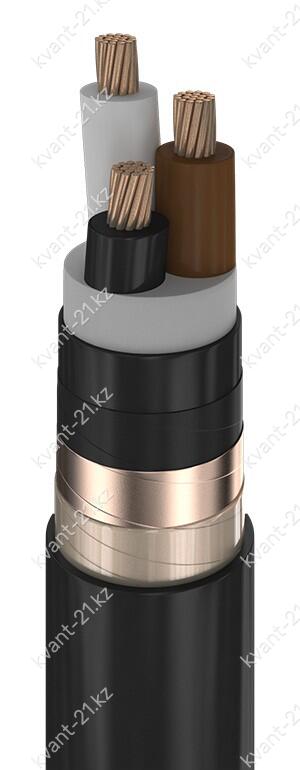

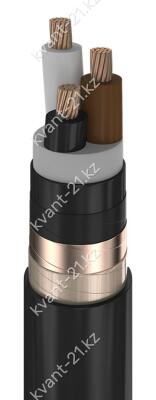

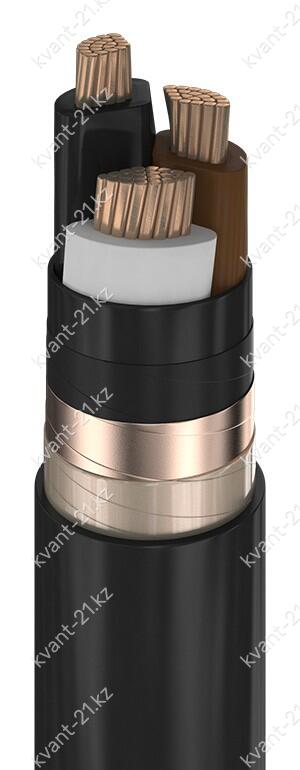

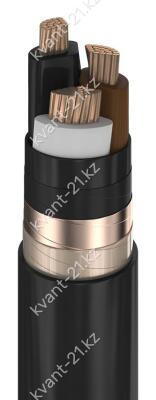

Конструкция кабеля
1. Три многопроволочные секторные токопроводящие медные жилы номинальным
сечением 120 мм2, соответствующие 2 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 3,4 мм.
3. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.
4. Электропроводящий экран:
— в виде обмотки из ленты электропроводящей прорезиненной ткани
номинальной толщиной 0,3 мм с перекрытием;
— или в виде обмотки из двух лент электропроводящей кабельной бумаги
номинальной толщиной 0,12 мм с зазором.
5. Металлический экран в виде обмотки из двух медных лент с зазором или
медной фольги толщиной не менее 0,06 мм.
6. Разделительный слой в виде обмотки из двух поливинилхлоридных или
полиэтилентерефталатных лент с перекрытием.
7. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 2,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 15 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 300 А на воздухе, 295 А в земле |
| Допустимый ток односекундного КЗ | 13,21 кА |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | не менее 400 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 5 393,0 кг/км |
| Наружный диаметр | 49,9 мм |
| Минимальный барабан | № 14 — 250 м |
| Макс. длина в бухте | 9 м |
| Калькулятор массы |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
3 жилы
номинальное сечение жилы 120 мм2
номинальное напряжение 6 кВ
