Маркоразмеры
- ВВГ-Пнг(A)-LSLTx 2х1,5 - 1кВ
- ВВГ-Пнг(A)-LSLTx 2х2,5 - 1кВ
- ВВГ-Пнг(A)-LSLTx 2х4,0 - 1кВ
- ВВГ-Пнг(A)-LSLTx 2х6,0 - 1кВ
- ВВГ-Пнг(A)-LSLTx 2х10 - 1кВ
- ВВГ-Пнг(A)-LSLTx 2х16 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х1,5 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х2,5 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х4,0 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х6,0 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х10 - 1кВ
- ВВГ-Пнг(A)-LSLTx 3х16 - 1кВ

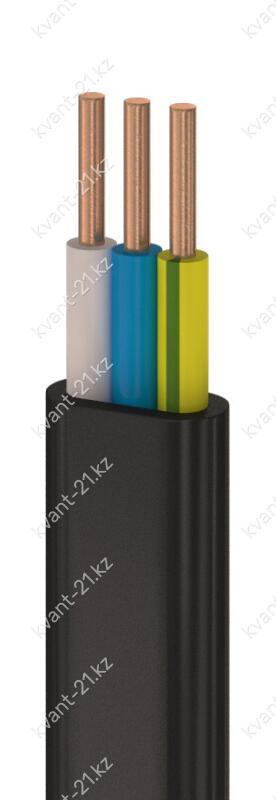

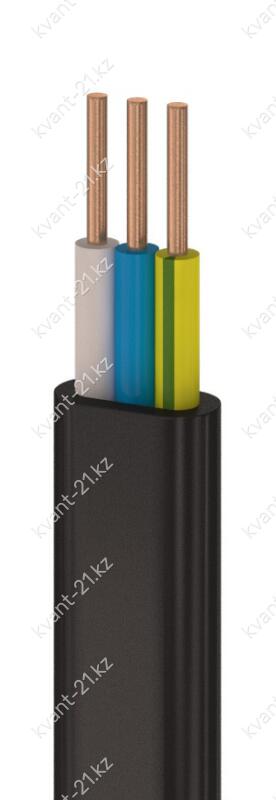

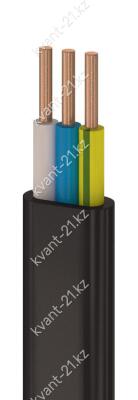

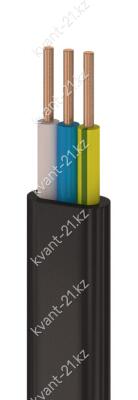

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…16 мм2;
— или многопроволочная круглая 16 мм2.
2. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной
пожароопасности номинальной толщиной 0,8…1,0 мм.
3. Изолированные жилы расположены параллельно в одной плоскости.
4. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 5,8…12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
плоский
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
низкая токсичность продуктов горения (low toxic)
номинальное напряжение 1 кВ
