Маркоразмеры

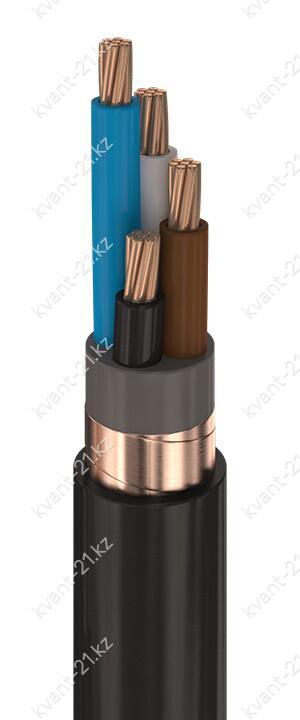

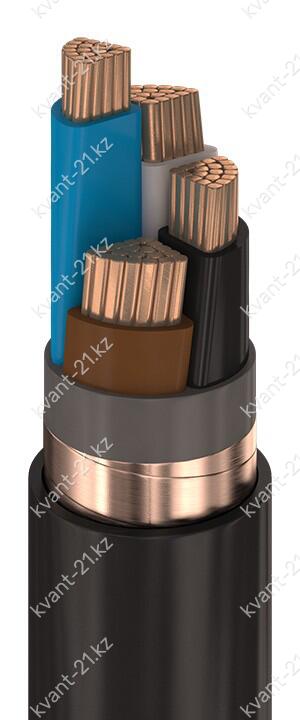

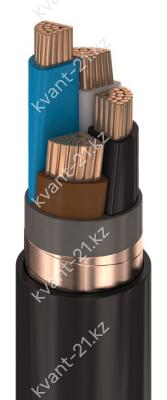

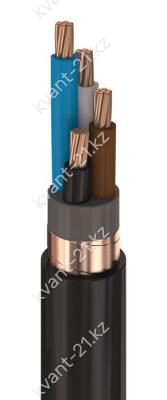

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…3,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0…2,0 мм
либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент
или лент нетканого полотна суммарной номинальной толщиной 0,4…0,6 мм.

5. Медный экран:
   — из медных лент номинальной толщиной не менее 0,06…0,1 мм
   с перекрытием не менее 30%;
   — или из одного-двух повивов медных проволок номинальным диаметром 0,7…2,5 мм,
   скреплённых медной лентой номинальной толщиной не менее 0,1 мм
   и шириной не менее 8,0 мм для трёх- и четырёхжильных кабелей.

6. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 2,5…12,3 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 140…160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
В
В
Г
Э
нг
(A)
 -
1кВ

медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
медный экран
категория пожароопасности A
номинальное напряжение 1 кВ
