Маркоразмеры

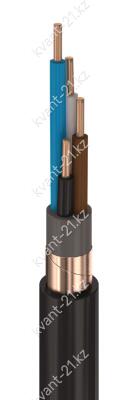

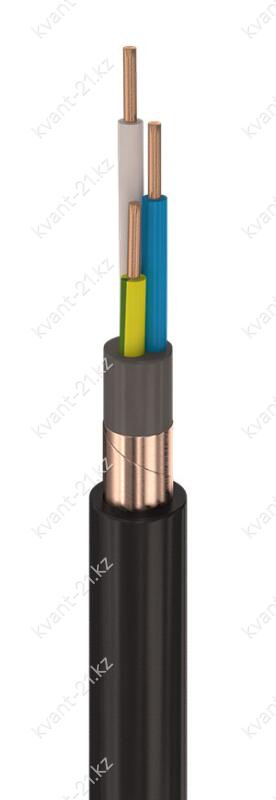

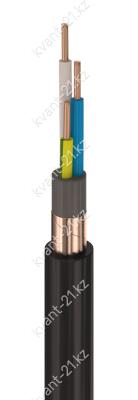

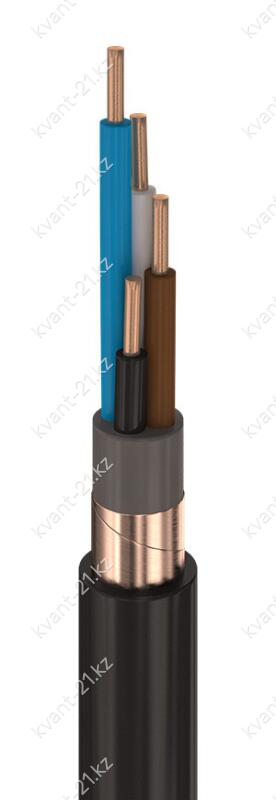

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — многопроволочная круглая 16…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — или многопроволочная секторная 25…50 мм2.

2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,6…1,3 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката повышенной морозостойкости и
пониженной пожароопасности номинальной толщиной 1,0…1,2 мм.

5. Экран из медных лент номинальной толщиной не менее 0,06…0,1 мм
с перекрытием не менее 30%.

6. Оболочка из ПВХ пластиката повышенной морозостойкости и пониженной пожароопасности,
соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…2,1 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 4,8…12,3 МОм·км
Сопротивление изоляции при 70 °С не менее 0,005 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −60…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
В
В
Г
Э
нг
(A)
LS
ХЛ
 -
0,66кВ

медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
медный экран
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
холодостойкое исполнение
номинальное напряжение 0,66 кВ
