Маркоразмеры

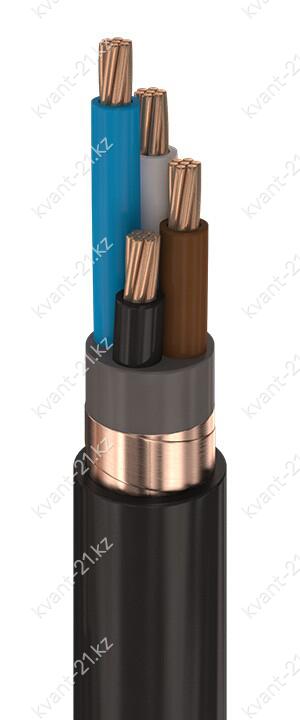

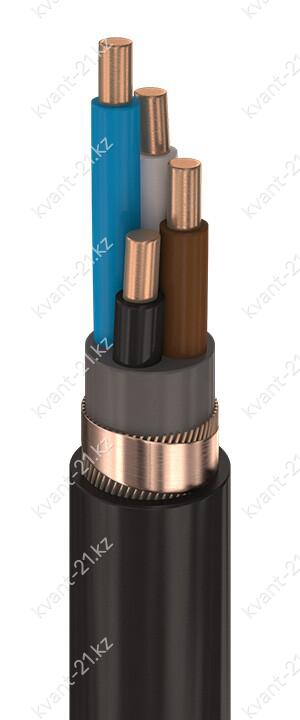

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
— или многопроволочная секторная 25…400 мм2.
2. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,8…3,0 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,0…2,0 мм.
5. Экран из медных лент номинальной толщиной не менее 0,06…0,1 мм
с перекрытием не менее 30%.
6. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 2,5…12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 140…160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
медный экран
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
низкая токсичность продуктов горения (low toxic)
номинальное напряжение 1 кВ
