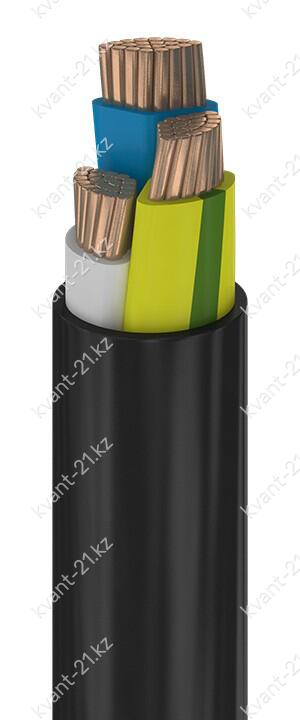

Конструкция кабеля
1. Три однопроволочные круглые токопроводящие медные жилы номинальнымсечением 6,0 мм2, соответствующие 1 классу по ГОСТ 22483-2012.Одна однопроволочная круглая медная нулевая жила номинальнымсечением 4,0 мм2, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,0 мм.
3. Оболочка из ПВХ пластиката пониженной горючести, соответствующаякатегории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 49 А на воздухе, 58 А в земле |
| Допустимый ток односекундного КЗ основных жил | 0,65 кА |
| Сопротивление изоляции при 20 °С | не менее 9 МОм·км |
| Строительная длина | не менее 450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 347,0 кг/км |
| Наружный диаметр | 14,4 мм |
| Минимальный барабан | № 8 — 200 м |
| Макс. длина в бухте | 144 м |
| Калькулятор массы |
Расшифровка кабеля
_
В
В
Г
нг
3
х
6,0
+
1
х
4,0
-
1кВ
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
3 основные жилы
номинальное сечение жилы 6,0 мм2
1 нулевая жила
номинальное сечение жилы 4,0 мм2
номинальное напряжение 1 кВ
