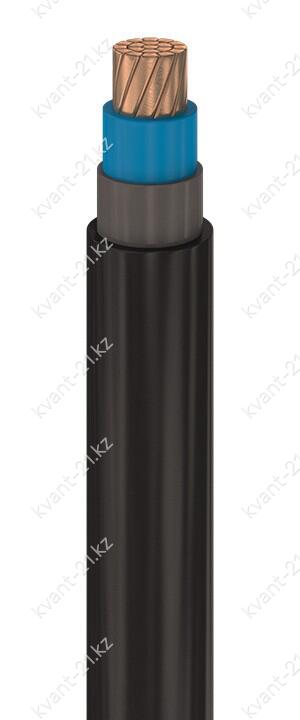

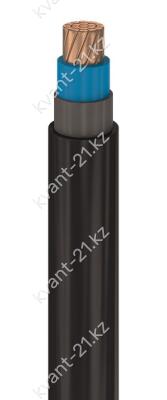

Конструкция кабеля

1. Одна многопроволочная круглая уплотнённая токопроводящая медная жила номинальным
сечением 150 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,8 мм.

3. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм
либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент
или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.

4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 373 А на воздухе, 364 А в земле
Допустимый ток односекундного КЗ 16,30 кА
Сопротивление изоляции при 20 °С не менее 3,7 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 1 624,0 кг/км
Наружный диаметр 21,8 мм
Минимальный барабан № 8 — 105 м
Макс. длина в бухте 30 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

_
В
В
Г
нг
(A)

1
х
150
 -
1кВ

медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
категория пожароопасности A
1 жила
номинальное сечение жилы 150 мм2
номинальное напряжение 1 кВ
